1. 机床的主要用途及适用范围:

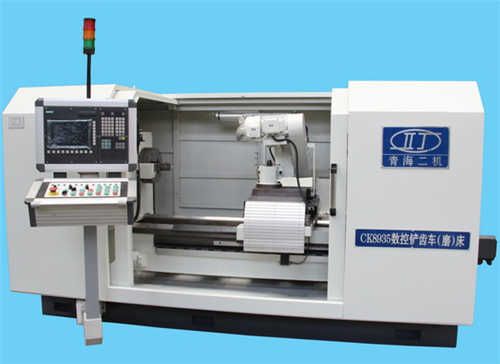

CK8935数控铲齿车（磨）床可加工各种类型的标准及非标准齿轮滚刀、花键滚刀，不仅可以加工单头直槽的滚刀，也可加工多头及螺旋槽滚刀，还能进行高精度蜗杆的磨削加工。加工精度可达到JB3227-83的AAA级要求。并具有数控修正砂轮功能，机床各机械系统及部件具有较高的动、静刚度，外形及结构简明紧凑，采用全封闭防护。数控系统采用了西门子802D SL系统，三轴三联动，该系统具有可靠性高，保护功能完善等特点，该机床可实现C轴及Z轴的闭环控制，以保证机床有较高的工作精度。本机床通过更换附件，可实现铲车或铲磨。
CK8935数控铲齿车（磨）床具有精度高,操作方便,效率高等特点。配备本公司开发的图形化、参数化自动编程系统，使加工过程更加方便、易学、易操作。
2. 机床的主要技术参数：
2.1 最大加工直径 350mm
2.2 加工模数范围 3～20mm
2.3 最大工件长度 1200mm
2.4 最大加工长度 800mm
2.5 工件最大螺旋导程 任意
2.6 工件最大螺旋升角 20°
2.7 最大铲背量 22mm
2.8 加工头数 任意
2.9 加工齿数 任意
2.10 主轴锥孔 莫氏5号
2.11 尾座顶尖锥孔 莫氏6号
2.12 车头主轴最高转速 70r/min
2.13 工件主轴伺服电机（C轴） 1FT6108-8AF71-1DG1 M=37N.m n=3000r/min
2.14 X轴伺服电机 1FT6086-1AF71-1DG1 M=18.5N.m n=3000r/min
2.15 Z轴伺服电机 1FT6105-8AF71-1DG1 M=31N.m n=3000r/min
2.16 磨头电机 YP-33.3-1.1-4-B3 1.1KW 1000 r/min
2.17 冷却泵 AB-200 0.45KW 200L/min
2.18 控制轴数 三轴（C轴、X轴、Z轴）
2.19 编程最小单位 0.001mm、0.001°
2.20 图形显示（LCD） 8.4英寸
2.21 机床外形尺寸(长×宽×高) 3600×2300×1850mm
2.22 机床重量 6500kg
