轮廓投影仪系列

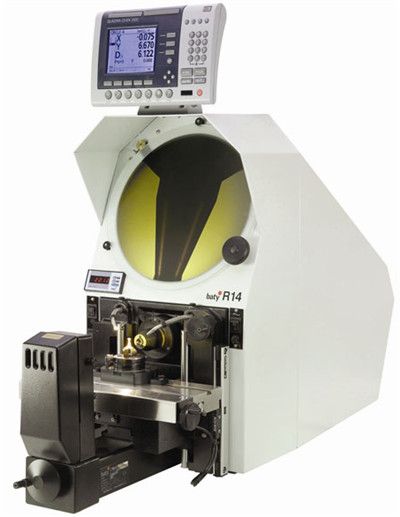

型号一、Baty R14水平轮廓投影仪
产品介绍：
--Baty R14水平轮廓投影仪，340mm屏幕结合高精度非接触式测量与175mmx100mm测量范围。选择数字读数和可选的自动边缘检测。紧凑和坚固的轻量级的底座使Baty R14水平轮廓投影仪成为车间现场的理想选择。
产品特点：
--340毫米屏幕；侧面照明：卤素灯照明,绿色过滤器；镜头放大倍率:x10,x20、25×50和x100；表面照明；螺旋调整光源±7°,用于准确的投影；测量范围的175×100mm；数字角度测量1分钟。
--可选配件：内部安装自动寻边器；悬挂警示灯；多种电子测量系统来满足个人需求；其他选项：脚踏开关控制和打印机。
--基本配置：类型:水平轮廓投影仪；屏幕:可旋转直径340mm,保护罩；图片:反向；电源:220/240伏50赫兹或110伏60赫兹；重量:60公斤。
--标准R14配置：340mm直径的半透明的屏幕；数字角度测量,1分的角度分辨率；侧向光源：冷光源照明；表面照明；x10放大镜头；螺旋调整；绿色滤光片。
--测量范围:水平轴(X)175mm；垂直(Y)轴100mm；表面区域:325*100mm；分辨率:0.0005mm；移动:手工螺旋调整,X轴快速释放。
--光学系统：物镜:单个,螺旋夹紧；镜头放大倍率:x10,x20、25×、50x、100x；聚焦:通过手轮；放大精度:轮廓0.05%，表面0.1%；螺旋调整:±7°，通过光源对齐；光源: 轮廓照明12v 100w表面光照12v 100w。

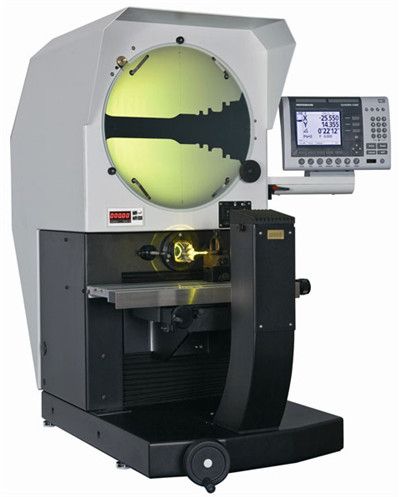

型号二、Baty R400轮廓投影仪
产品介绍：
--Baty R400轮廓投影仪，400mm屏幕，高精度非接触式测量，300mmx150mm测量范围。选择数字读数,纠正光学图像边缘检测和自动配置文件。水平是理想的光路配置检查加工可以获得工序的组件使用一系列的可选配件从巴蒂夹具的家庭的稳健设计R400仍使它适合于车间和标准的房间。
产品特点：
--400mm屏幕；侧面光源：卤素灯照明,绿色的过滤器；镜头放大的倍率:x10,x20、25×50和x100；表面照明：螺旋调整准确的螺纹形状的光源投影；测量范围的300mm×150mm；数字角度测量。
--可选功能：内部安装自动寻边器；公差报警灯；计算机数控(CNC)自动测量；其他选项包括脚踏开关控制。
--基本配置：类型:立式水平光源；屏幕:可旋转直径400毫米,保护罩；图片:直立,逆转；电源:220/240伏50赫兹或110伏60赫兹；体重:120公斤。
--标准配置：400毫米直径的半透明的屏幕；数字角度测量,1分的弧度分辨率；侧面光源与冷光源照明；高强度的光纤表面照明；x10放大镜头；准直透镜；螺旋调整；绿色滤光片；
--测量范围:水平轴(X)300mm，垂直(Y)轴150mm；
--工作台大小面积:480×127mm；
--分辨率:0.0005mm
--运动:手动超光滑的平原杆驱动和快速释放在X轴上。400mx机动X和Y轴操纵杆控制(可选)。400年数控自动位置控制和测量(可选)。
--光学系统：物镜:单个,快换安装；镜头放大:x10,x20的、25×50,x100；聚焦:通过手轮；放大精度:轮廓0.05%，表面的0.1%；螺旋调整:±7°，光源对齐；光源:轮廓照明12v 100w灯(钨卤素)；表面光照12v 100w灯(钨卤素)。

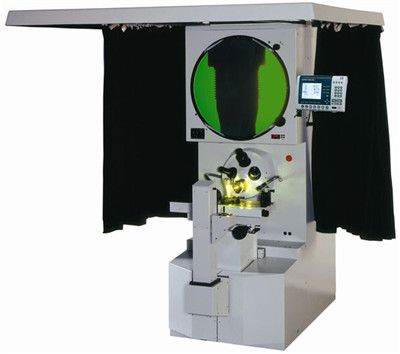

型号三、Baty R600水平光源轮廓投影仪
产品介绍：
--600毫米屏幕和高规格,更加简单的实现复杂的CNC编程比较式非接触式测量。横向光束适用于大型加工或车削工件或特殊的工件。
产品特点：
--600mm屏幕；重型工作台与450mmx200mm测量范围；工作台±15°旋转，用来测量螺纹或刀具；200毫米垂直Y轴动力驱动，操纵杆控制；镜头放大倍率x5,x10,x20的25×50,x100；4位置旋转镜头座可以轻松改变镜头；轮廓照明：卤素 灯和绿色的过滤器；屏幕罩和在明亮的环境光条件使用的隔离罩；数字化角度测量。
--可选功能：水平轴通过操纵杆机械化控制；数控工作台自动测量；内部安装自动寻边器；添加SPC到质量控制而不用购买一个独立的系统；扩展工作台X轴到450毫米。
--基本配置：类型:水平光路落地式；屏幕:可旋转，600毫米直径,垂直；图片:直立,逆转左到右；电源:220/240伏50赫兹或110伏60赫兹；体重:550公斤。
--标准配置：直径600毫米半透明的屏幕；数字角度测量,1分的弧度分辨率；侧面光学：冷光源照明；4镜头镜头座；标准和高放大倍数的准直透镜；工作台450x200mm移动范围；电动Y轴(垂直)操纵杆控制；绿色滤光片；光纤表面照明；屏幕罩和隔离罩；
--测量范围:水平轴(X)450毫米*(Y)垂直轴200毫米，可选的X轴范围300毫米，工作台面积:900×200mm；
--移动:横向手动(选择:机动)，垂直机动通过操纵杆控制；
--分辨率:0.0005mm；
--最大负载:50公斤；
--光学系统：支座旋转镜头座4镜头；镜头放大:x5(单支座)x10 x20,25×50,x100；聚焦:通过手轮；螺旋调整:±15°旋转工作台；光源:轮廓照明24v 150w；表面照明24v 250w。
--选项:内部边缘安装传感器，脚踏开关控制。

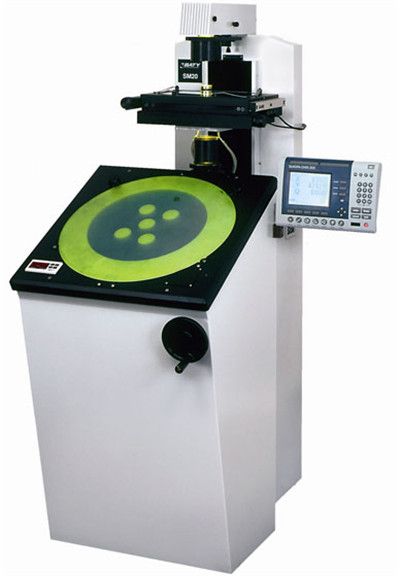

型号四、Baty SM20垂直光源轮廓投影仪
产品介绍：
Baty SM20垂直光源轮廓投影仪，适合水平或更容易安装在平台上的工件，500毫米的屏幕和高规范，能够简单比较测量，进行复杂的结果存储和公差SPC控制。垂直光束适合水平或更容易安装在平台上的工件。
产品特点：
--500毫米屏幕；角度屏幕,便于查看；轮廓照明：卤素灯照明,绿色的过滤器；单透镜安装；镜头放倍率:x5,x10，x20,x25×50和x100；螺旋调整准确角度的光源投影；250mmx125mm测量范围；数字角度测量。
--可选功能：屏幕罩和在明亮的环境光条件下使用的保护罩；用于彩色表面检查的双光纤照明；方便镜头转换的镜头基座；添加SPC到质量控制而不购买一个独立的系统。
--基本配置：类型:落地式，垂直的光路；屏幕:可旋转，直径500毫米；图片:倒立和逆转；电源:220/240伏50赫兹或110伏60赫兹；体重:150公斤。
--标准SM 20配置：直径500毫米的屏幕；数字角度测量；轮廓照明：冷光源照明；单透镜支架；x10的准直透镜,x20,x25放大，旋转挂载×50,x100；手动对焦系统；绿色滤光片；250mmx125mm测量范围；0.0005毫米分辨率。
--光学系统：物镜:单一的物镜,转台适应三个镜头（可选的）；镜头放大:x5(不是基座安装)，x10,x20x25×50,x100；放大精度:轮廓0.05%，表面的0.1%；螺旋调整:±7°；光源:轮廓照明12v 100w灯(钨卤素) ，表面光照12v 100w灯(钨卤素)。

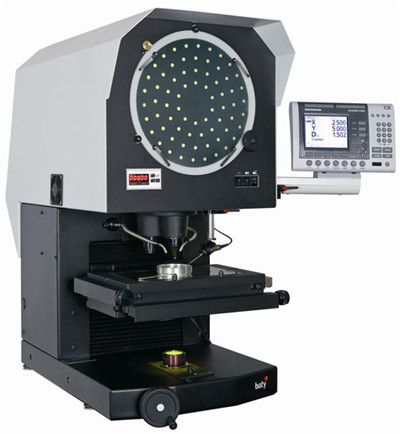

型号五、Baty SM350垂直光源投影仪
产品介绍：
--Dantsin-Baty SM350垂直光源投影仪，最适合测量平面类零件，有测量精度高、外形美观、结构紧凑的特点。
产品特点：
--完全可用的340毫米的屏幕；数字屏幕量角器；建在螺旋调整；坚固的全钢设计；交叉滚子轴承；快速“X”和“Y”轴移动；正像；垂直屏幕操作方法；大量程10“(250mm)x5”(125mm)；旋转屏幕夹持器；表面测量的光纤照明；包括10倍的镜头，可选功能；自动测量系统与操纵杆控制；自动边缘检测；电动聚焦轴；用于快速Z轴测量的触发测头。
--基本配置：类型:垂直光源投影仪；屏幕:可旋转直径350mm、遮光罩；成像:正向和逆转；电源:220/240伏50赫兹或110伏60赫兹；重量:133公斤。
--标准配置：350毫米屏幕；卤素灯照明和绿色过滤器的侧面照明；镜头放大的倍率:x10,x20,25×50,x100；表面照明；准确的螺旋调整光源射入；250x125mm测量范围；0.0005mm分辨率。
--光学系统：物镜:简单,快换锁紧螺母；镜头放大倍率:x10,x20,25×50,x100；聚焦:通过手轮；放大精度:轮廓0.05%，表面0.1%；螺旋调整:±7°；光源:轮廓照明12v 100w，表面光照12v 100w。

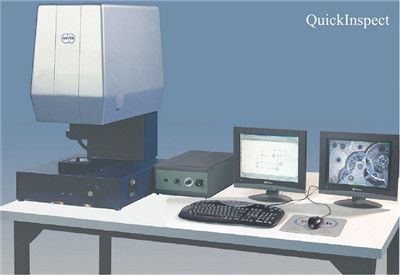

型号六、Werth QuickInspect快速二维光学测量仪
产品介绍：
--Werth QuickInspect快速二维光学测量仪为工厂、生产车间及计量室使用，用于中小型工件二维检测，速度快、稳定性好、性价比极高。可根据客户的需求配置光学固定镜头及测量工作台。
产品特点：
--无磨损线性驱动的超高速定位系统；
--完善的图像成像系统；
--高精度精密光学镜头测量范围从0.06x0.06到300x300；
--冷光源视场照明100mmx100mm；
--二维软件，灰度图像处理系统；
--可作为单独检测仪器使用或集成在线检测设备中。

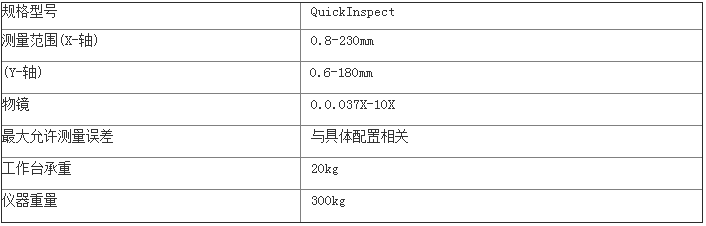

技术参数：
