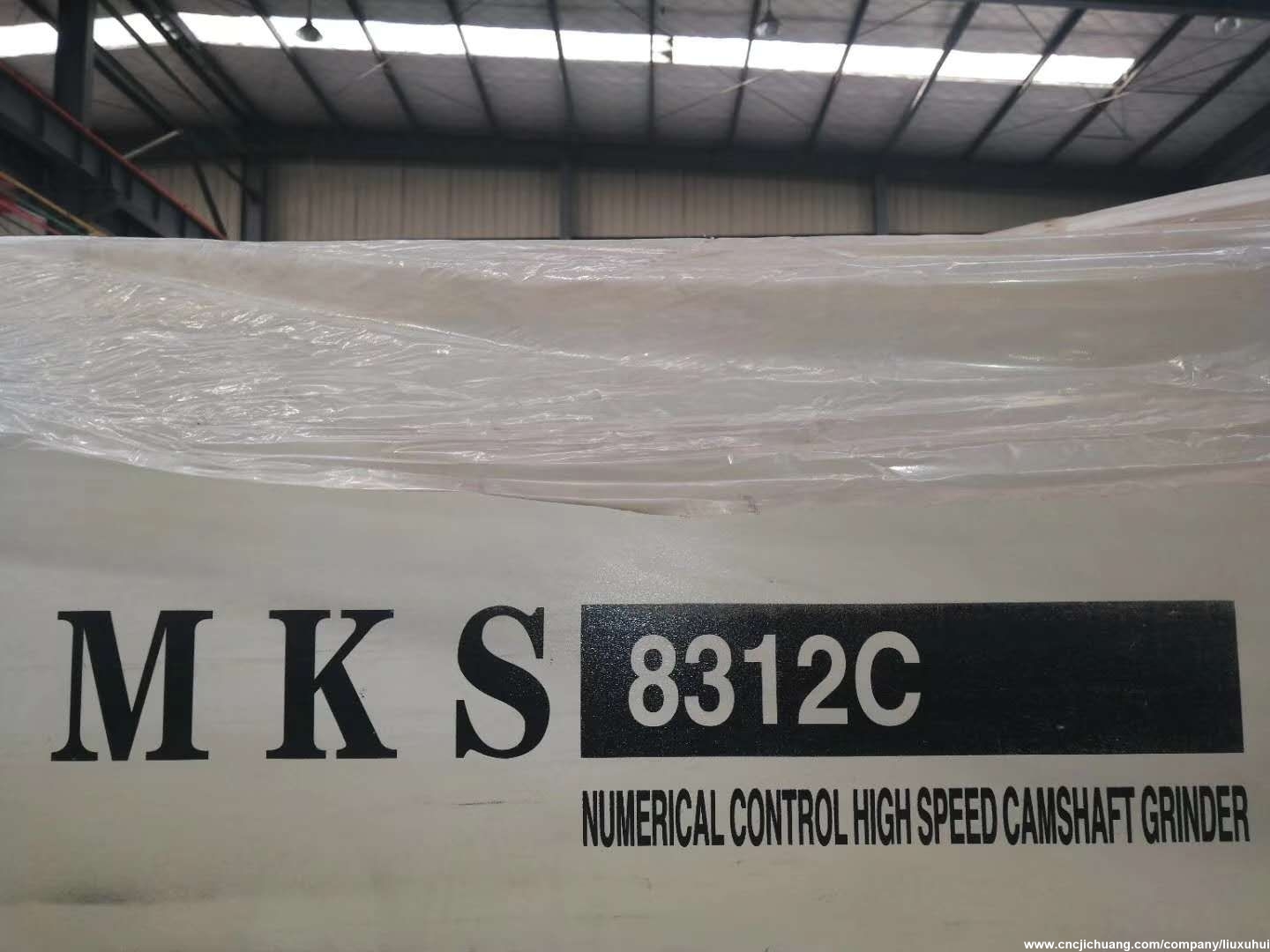

MKS8312C数控凸轮轴磨床

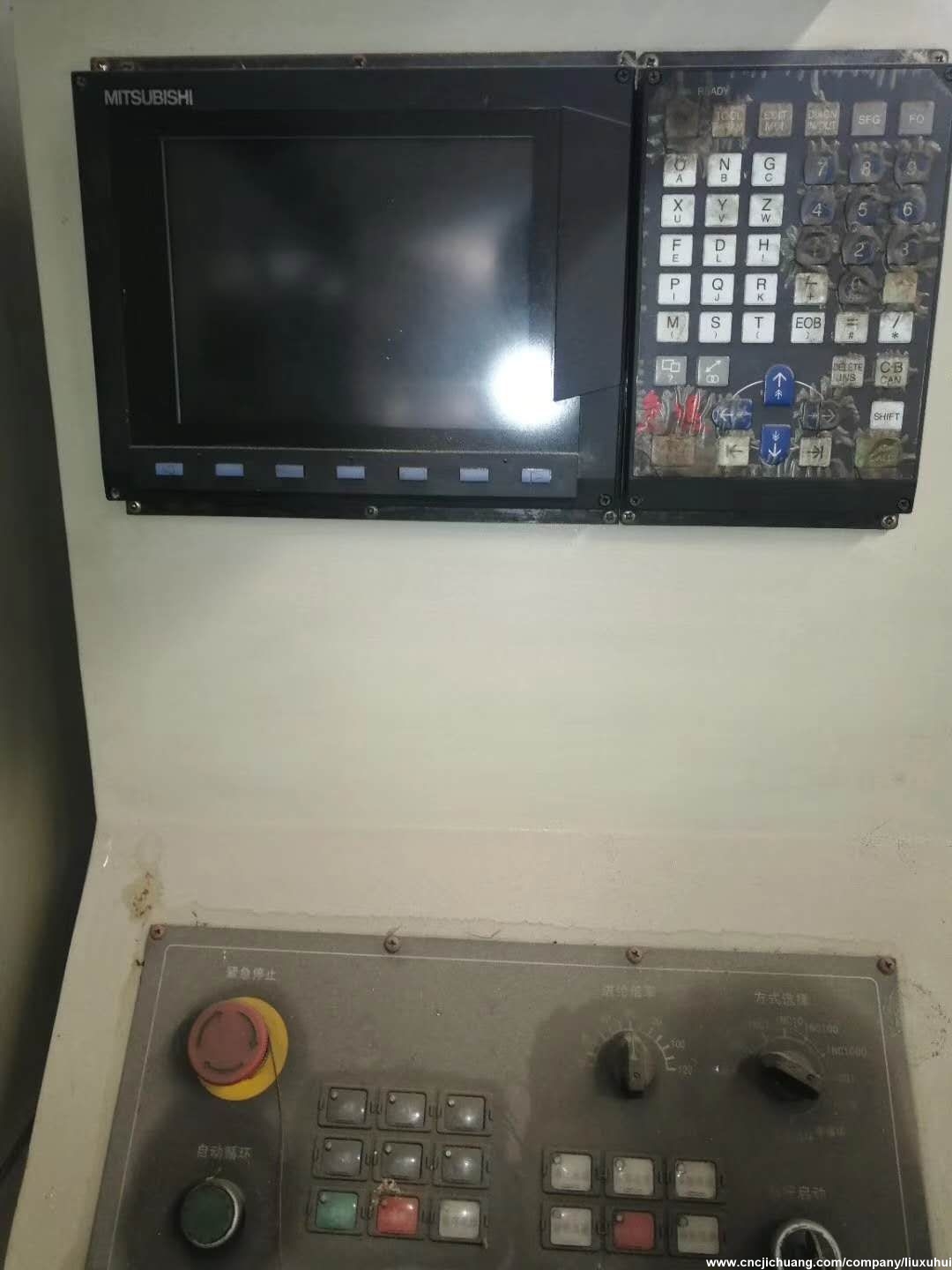

该机床采用计算机控制系统,通过伺服电机、滚珠丝杆传动,实现工作台移动、砂轮架移动、修整器进给三个座标的自动控制。该机床将传统的液压工作台改为伺服传动,能实现多工位准确定位。更适合于凸轮轴的磨削工艺,并提高了加工效率,尤其适合于对定位精度有特殊要求的凸轮轴的加工。
机床简化了液压系统,增加了多种自动保护措施,具有自诊断功能,使机床工作更加安全、稳定。

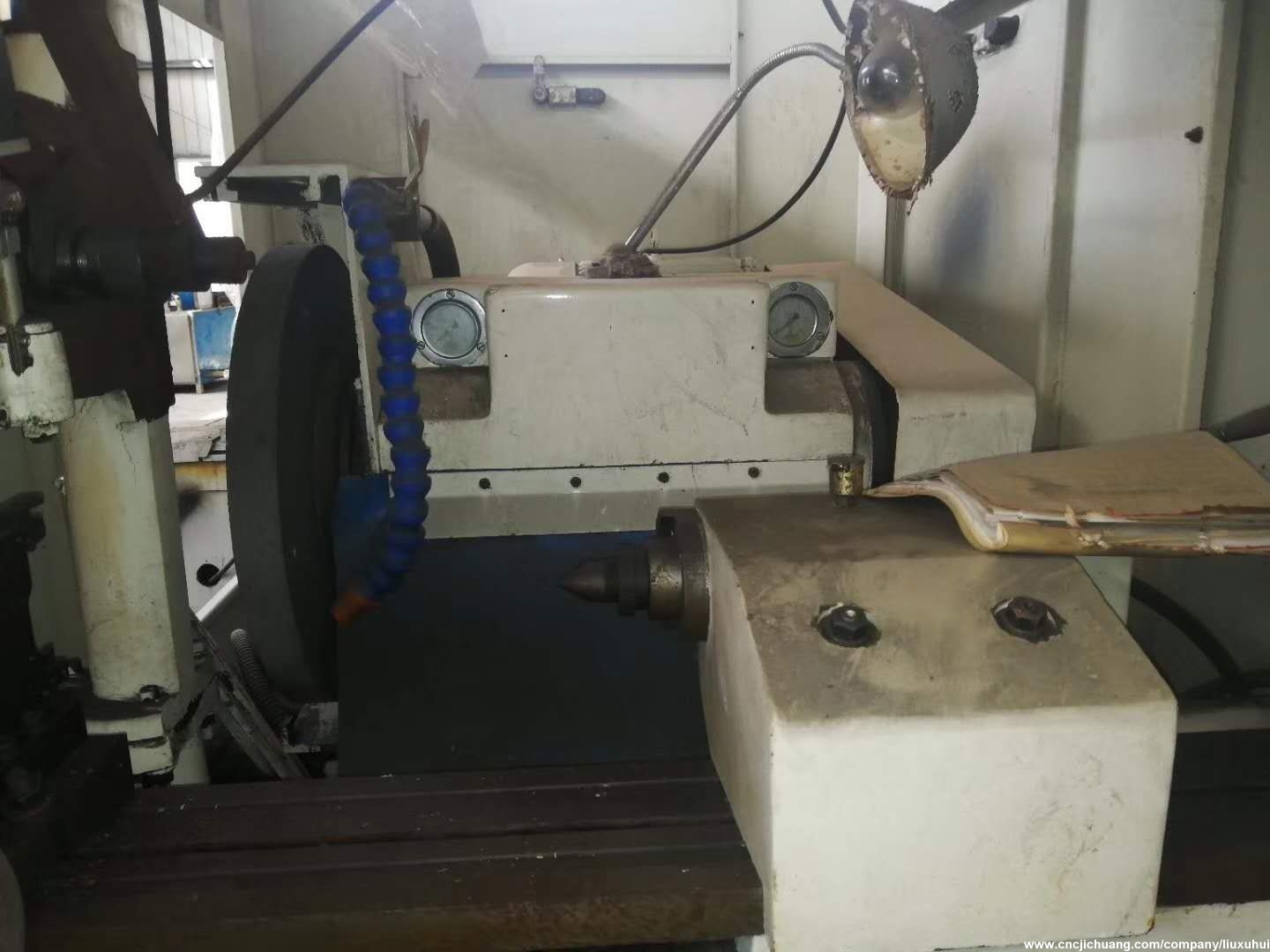

砂轮主轴采用静动压轴承,主轴箱和导轨部分可分离,便于维修和更换。
最大加工直径φ120 mm
最大加工长度850(1000,1250,1600) mm
砂轮最高线速度60m/s
工件转速0~120r/min(多级调速)R.P.M
尾架套筒移动量25 mm
最大砂轮尺寸 φ600×B×φ305
最小砂轮尺寸φ460×B×φ305
最大提升量20 mm
机床主机外形尺寸(长×宽×高)3600×1700×1500
机床主机重量5000Kg
加工精度
零件尺寸误差±0.02 mm
基圆跳动误差0.02 mm
凸轮全升程误差±0.04 mm
凸轮升程相邻差0.008 mm
