产品介绍

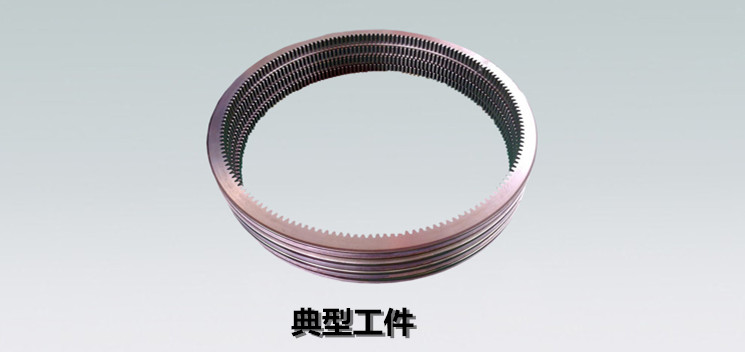

主要用于加工大型直齿、内齿圈及内外斜齿圈（需增加斜齿附件）等零件切削加工。
1.本机床为三轴数控机床,可实现三轴联动，机床具有斜向让刀机构，可实现少数齿数切削，机床冲程长度和刀位实现自动调整。
2.本机床采用SIEMENS 828D数控系统，专用的人机操作界面，具有很强的工艺指导性。
产品参数
技术规格 | YK51160X3 |
最大加工外齿直径（mm） | 1600 |
最大加工内齿直径（mm） | 2100 |
最大加工模数（mm） | 16 |
最大加工齿宽（mm） | 330 |
插齿刀冲程长度（mm） | 350 |
插齿刀冲程速度（str/min） | 15~150 |
插齿刀让刀量（mm） | ≥0.5 |
刀架提拉行程 | - |
插齿刀行程位置调整量（mm） | 50 |
插齿刀安装轴径直径（mm） | 88.9/101.6 |
刀轴直径（mm） | 120 |
工作台面直径（mm） | 1600 |
工作台孔径（mm） | 320 |
工作台可倾斜角度 | - |
插齿刀轴心线至工作台轴心线距离（mm） | 0~950（不带附加工作台时） 395~950 （带附加工作台时） |
机床主轴端面至工作台面距离（mm） | 350~750（不带附加工作台时） 250~650（带附加工作台时） |
机床总功率（kw） | 32 |
机床重量（Kg） approx. | 40000 |
产品配置
标准配置 | ||
主机 | 加工精度等级（GB/ISO） | 7 |
数控轴数 | 3 | |
工装 | 工件液压夹紧油缸 | × |
电气 | 数控系统 | 828D |
屏幕尺寸（单位：英寸） | 10.4 | |
参数编程 | √ | |
电柜空调 | √ | |
其它部件 | 液压系统 | √ |
排屑系统 | √ | |
集中润滑系统 | √ | |
防护罩 | 半 | |
装箱附件 | 接刀杆（个） | 2 |
随机附件箱 | √ | |
机床垫铁 | √ | |
数控系统资料（套） | 1 | |
选项配置 | ||
主机 | 精密级机床等级 | 6 |
最大扩展数控轴数 | 4 | |
机械部件 | 立柱加高垫 | ○ |
机械螺旋导轨 | ○ | |
去毛刺机构 | × | |
尾座 | × | |
自动上下料机构 | × | |
附加工作台 | ○ | |
外齿铣刀架 | × | |
内齿铣刀架 | × | |
电气 | 数据光盘 | ○ |
存储卡 | ○ | |
稳压电源 | ○ | |
工装夹具 | 工件液压夹紧油缸 | × |
工作台液压夹盘 | × | |
夹具 | ○ | |
工件液压自动找正机构 | × | |
角度调整块 | × | |
刀具相关 | 专用接刀杆 | ○ |
插齿刀具 | ○ | |
铣齿刀盘 | × | |
刀库 | × | |
刀夹 | × | |
其它部件 | 油冷机 | ○ |
油雾分离器 | × | |
特殊颜色涂装 | ○ | |
全防护罩 | × | |
机床接油盘 | ○ | |
机床特征 | 刀架体滑动导轨、工作台滑动摩擦 | |
注：√标示有，×标示无，○标示选配。
