YK83160数控铣齿机
产品报价:面议
更新时间:2019-06-25
产地:宜昌长机科技有限责任公司
产商性质:生产商
品牌:长机科技
公司名称:长机科技(长江机床)<非官方>New/Used
型号:YK83160
基本参数
品牌:长机科技
型号:YK83160
详细说明

产品介绍

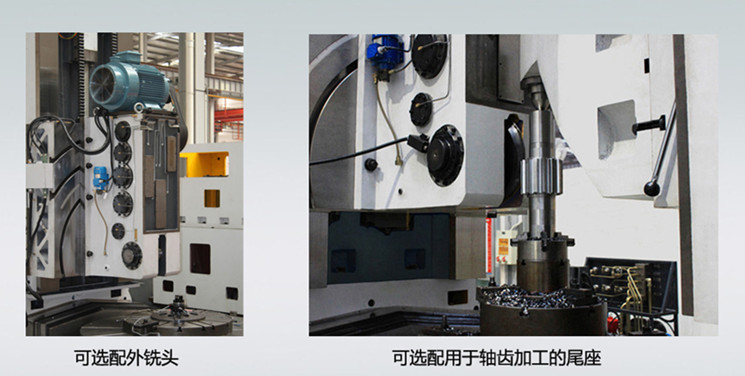

主要用于加工内外圆柱直、斜齿轮。还可配备外铣刀架和尾座,用于加工大型轴齿轮。
1.铣刀可自动旋转角度,实现斜齿轮的加工。
2.机床铣头采用双驱动,同时对齿轮副进行消隙。
3.刀架滑板及立柱进给采用重载滚珠丝杠副,导轨采用定点定量润滑,机床立柱与床身直接采用锁紧油缸夹紧。
4.工作台采用静压卸荷和液压锁紧机构,工作时具备锁紧功能。





产品参数

 技术规格

  YK83160

 最大加工齿顶圆直径 内直尺/外齿(mm)

  2100/2100

 最小加工齿顶圆直径 内直尺/外齿(mm)

  800/0

 最大加工模数 内直齿/外齿(mm)

  20/30

 最大螺旋角 标配/非标

  ±15° /±25°

 最大加工齿宽(mm) 内直齿/外直齿

  500/900

 内齿工件最大环形厚度 含工装(mm)

  370

 工作台最大承重(Kg)

  10000

 工作台直径(mm)

  1800

 工作台转速(rpm)

  0~1.6

 铣刀盘最大直径(mm)

  420~440

 刀具最大宽度(mm)

  90

 铣刀盘安装直径(mm)  90
 内外铣刀架电机功率(Kw)  45
 铣刀中心距工作台面距离(mm)  520~1450
 内铣刀架铣刀中心距工作台中心距离(mm)  0~1000

 外铣刀架铣刀中心距工作台中心距离(mm)

  250~1250

 刀盘转速(rpm)  70~140
 进刀深度(mm)  0~30
 轴向走刀速度(mm/min)  0~350
 尾座顶尖距工作台面距离(mm)  800~1640

 机床总功率(kw)

  67

 机床总重量(Kg) approx.

  43000


产品配置

  标准配置

 主机

加工精度等级(GB/ISO)

数控轴数

 工装

工件液压夹紧油缸

×

 电气

数控系统

828D

屏幕尺寸(单位:英寸)

10.4

参数编程

电柜空调

 其它部件

液压系统

排屑系统

集中润滑系统

防护罩

 装箱附件

接刀杆(个)

 1

随机附件箱

机床垫铁

数控系统资料(套)

1

  选项配置

 主机

精密级机床等级

最大扩展数控轴数

 机械部件

立柱加高垫

×

机械螺旋导轨

×

去毛刺机构

 ×

尾座

自动上下料机构

×

附加工作台

   ×

外齿铣刀架

内齿铣刀架

 电气

数据光盘

存储卡

稳压电源

 工装夹具

工件液压夹紧油缸

×  

工作台液压夹盘

×

夹具

工件液压自动找正机构

×

角度调整块

×

 刀具相关

专用接刀杆

×

插齿刀具

×

铣齿刀盘

刀库

×

刀夹

×

 其它部件

油冷机

油雾分离器

×

特殊颜色涂装

全防护罩

机床接油盘

×

 注:√标示有,×标示无,○标示选配。
