产品参数
数控滚齿机适用于能源、交通、电力、重型机械等行业的大型高精度齿轮加工；可以加工各种直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、涡轮等，如果采用可更换的内铣齿头部件，可以进行单分度内齿加工。

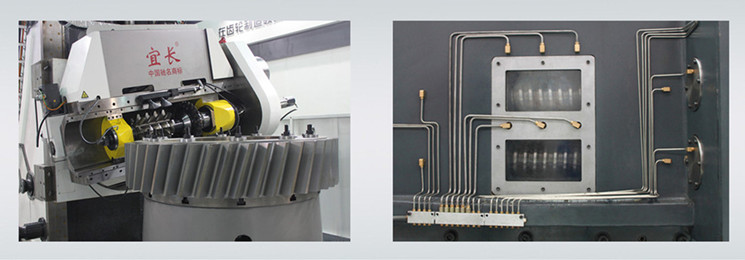

机床直线运动导轨采用进口高精度滚动导轨块加镶钢导轨，进给系统采用予载滚珠丝杠副加进口高精度直线光栅尺闭环控制，保证传动和进给精度。本系列机床具有以下特点：
1.滚刀架角度的调整采用伺服电机直接驱动高精度蜗轮蜗杆副来实现，从而保证了角度调整的准确。
2.滚刀主轴采用大功率交流电机驱动，无级调速，传动过程采用减振和消隙机构，实现高精度、高刚性的主运动传动。
3.工作台采用大规格静压轴承支承，高精度双蜗轮蜗杆副传动，同时保证工作台精确的无间隙分度运动。
产品参数
技术规格 | YK3180 |
最大工件直径（mm） | 800 |
最大模数（mm） | 16 |
最大齿宽（mm） | 600 |
最大螺旋角 | ±45° |
滚刀转速（r/min） | 396.6 |
滚刀最大直径（mm） | 220 |
滚刀最大长度（mm） | 260 |
主轴锥孔 | BT50 |
主轴中心至工作台中心距离（mm） | 0~600 |
刀架回转中心至工作台面距离（mm） | 360-1090 |
工作台最大承重（Kg） | 2000 |
| 工作台直径（mm） | 900 |
| 工作台孔径（mm） | 300 |
| 工作台转速（r/min） | 0~16 |
| 径向进给速度（mm/min） | 0~1500 |
轴向进给速度（mm/min） | 0~1500 |
机床总功率（kw） | 70 |
机床总重量（Kg） approx. | 20000 |
产品配置
标准配置 | ||
主机 | 加工精度等级（GB/ISO） | 7 |
数控轴数 | 6 | |
工装 | 工件液压夹紧油缸 | × |
电气 | 数控系统 | 828D |
屏幕尺寸（单位：英寸） | 10.4 | |
参数编程 | √ | |
电柜空调 | √ | |
其它部件 | 液压系统 | √ |
排屑系统 | √ | |
集中润滑系统 | √ | |
防护罩 | 半 | |
装箱附件 | 接刀杆（个） | 1 |
随机附件箱 | √ | |
机床垫铁 | √ | |
数控系统资料（套） | 1 | |
选项配置 | ||
主机 | 精密级机床等级 | 6 |
最大扩展数控轴数 | 6 | |
机械部件 | 立柱加高垫 | × |
机械螺旋导轨 | × | |
去毛刺机构 | × | |
尾座 | ○ | |
自动上下料机构 | × | |
附加工作台 | × | |
外齿铣刀架 | × | |
内齿铣刀架 | × | |
电气 | 数据光盘 | ○ |
存储卡 | ○ | |
稳压电源 | ○ | |
工装夹具 | 工件液压夹紧油缸 | × |
工作台液压夹盘 | × | |
夹具 | ○ | |
工件液压自动找正机构 | × | |
角度调整块 | × | |
刀具相关 | 专用接刀杆 | ○ |
插齿刀具 | × | |
铣齿刀盘 | × | |
刀库 | × | |
刀夹 | × | |
其它部件 | 油冷机 | ○ |
油雾分离器 | ○ | |
特殊颜色涂装 | ○ | |
全防护罩 | ○ | |
机床接油盘 | ○ | |
注：√标示有，×标示无，○标示选配。
