YK5612C扇形齿轮插齿机
产品报价:面议
更新时间:2019-06-26
产地:宜昌长机科技有限责任公司
产商性质:生产商
品牌:长机科技
公司名称:长机科技(长江机床)<非官方>New/Used
型号:YK5612C
基本参数
品牌:长机科技
型号:YK5612C
详细说明

产品介绍

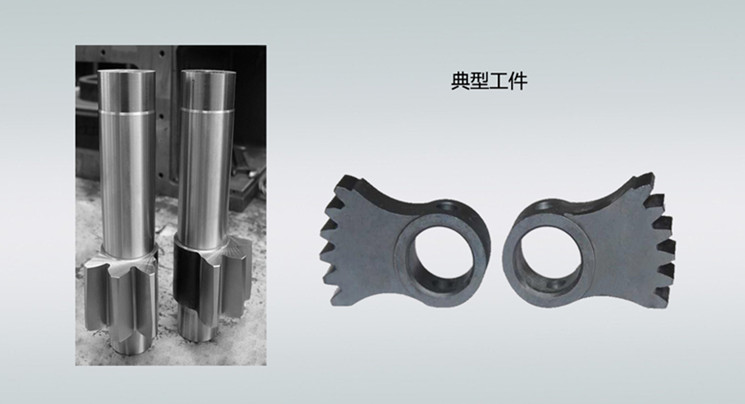

主要用于汽车转向器行业摇臂轴上的扇形齿轮的加工,并可实现定比、变比、鼓形、偏心等多种齿形的加工。
1.机床为多功能全自动插齿机,三轴三联动。
2.机床导轨采用镶钢导轨、刀架采用重载直线导轨,并配有强力润滑、切削角调整采用液压油缸推动立柱整体翻转;机床可选配工件液压自动找正装置。




产品参数

技术规格

  YK5612C

 最大加工长度直径(mm)

  120

 最大模数(mm)

  12

 最大齿宽(mm)

  80

 切削角

  0~10°

 冲程长度(mm)

  90

 主轴冲程数(str/min)

  60~600

 让刀量(mm)

  ≥0.5

 刀位调整量(mm)

  50

 X轴行程(mm)

  150

 X轴径向进给速度(mm/min)

  0~3000

 工作台面直径(mm)

  300

 装刀端面至工作台面距离(mm)

  95~235(切削角0°时)

 Y轴行程(mm)

  280

 机床总功率(kw)

  25

 机床总重量(Kg) approx.

  7500


产品配置

 标准配置

 主机

加工精度等级(GB/ISO)

 7

数控轴数

3

 工装

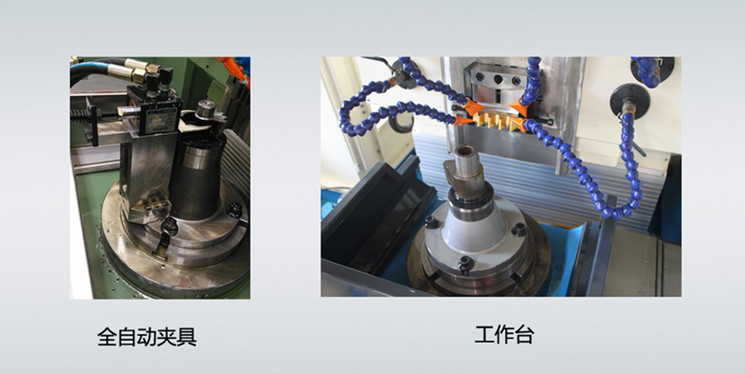

工件液压夹紧油缸

×

 电气

数控系统

828D

屏幕尺寸(单位:英寸)

10.4

参数编程

电柜空调

 其它部件

液压系统

排屑系统

集中润滑系统

防护罩

 装箱附件

接刀杆(个)

×

随机附件箱

机床垫铁

数控系统资料(套)

1

  选项配置

 主机

精密级机床等级

 6

最大扩展数控轴数

4

 机械部件

立柱加高垫

×

机械螺旋导轨

×

去毛刺机构

×

尾座

×

自动上下料机构

×

附加工作台

×

外齿铣刀架

×

内齿铣刀架

×

 电气

数据光盘

 ○

存储卡

 ○

稳压电源

 工装夹具

工件液压夹紧油缸

○ 

工作台液压夹盘

夹具

工件液压自动找正机构

角度调整块

 刀具相关

专用接刀杆

×

插齿刀具

铣齿刀盘

×

刀库

×

刀夹

 其它部件

油冷机

油雾分离器

特殊颜色涂装

全防护罩

机床接油盘

 注:√标示有,×标示无,○标示选配
