产品介绍
DZY系列交流异步电主轴电机是由广州数控设备有限公司自主研发生产,该系列电机采用优化的电磁设计,电磁噪声低、运行平稳、效率高。过载能力强,可30分钟150%额定功率可靠运行,耐冲击,寿命长;采用进口高精度轴承和转子高精度动平衡工艺,确保电机运行在最高转速范围内稳定可靠、振动小、噪声低。可用作紧凑、标准的内置电机,用于机床主轴。
●额定功率范围为2.2kW到37KW(三角型接法)。
●额定转矩范围从14N•m到398N•m。
●额定转速范围从300r/min到12000r/min。
●最高转速范围从1500r/min到24000r/min。
产品特点
此系列异步电机可用作紧凑、标准的内置电机,用于机床主轴。
采用优化的电磁设计,电磁噪声低、运行平稳可靠。
设计紧凑、传动效率高。
采用耐电晕漆包线,H级绝缘等级。
过载能力强,可30分钟150%额定功率下、短时300%额定功率下可靠运行。
技术参数
项 目 规 格 |
定子接法 |
额定功率(kW) |
额定 电流 (A) |
额定频率(Hz) |
额定 转矩 (N·m) |
最大功率(kW) |
最大转矩(N·m) |
额定 转速(r/min) |
恒功率范围(r/min) |
最高 转速(r/min) |
转动 惯量(kg·m2) |
重量(kg) |
建议适配驱动器 |
DZY120-4.6FF |
Y |
4.6 |
15.1 (290V) |
127 |
12.5 |
9 |
25 |
3500 |
3500~9000 |
12000 |
0.0019 |
9.6 |
GS3050 |
DZY120-16XN |
Y |
16 |
39.3 (330V) |
410 |
12.7 |
30 |
24 |
12000 |
12000~20000 |
24000 |
0.0019 |
9.6 |
GS3150 |
DZY156-2.2BF |
Y |
2.2 |
10.6 (210V) |
56 |
14 |
5.5 |
35 |
1500 |
1500~10000 |
12000 |
0.0072 |
14 |
GS3048 |
DZY156-3.7BF |
Y |
3.7 |
14 (260V) |
56 |
24 |
7.5 |
48 |
1500 |
1500~10000 |
12000 |
0.0102 |
19.8 |
GS3050 |
DZY156-5.5BF |
Y |
5.5 |
19.9 (260V) |
56.5 |
35 |
11 |
70 |
1500 |
1500~10000 |
12000 |
0.0138 |
26.9 |
GS3075 |
DZY156A-3.7BM |
Y |
3.7 |
15.4 (230V) |
56 |
24 |
7.5 |
48 |
1500 |
1500~7000 |
7000 |
0.0129 |
19 |
GS3050 |
DZY156A-5.5BM |
Y |
5.5 |
21.1 (240V) |
56 |
35 |
11 |
70 |
1500 |
1500~7000 |
7000 |
0.0176 |
25.8 |
GS3075 |
DZY180-5.5BM |
Y |
5.5 |
24.5 (200V) |
83 |
35 |
11 |
70 |
1500 |
1500~5000 |
7000 |
0.0141 |
19.9 |
GS3100 |
DZY180-7.5BM |
Y |
7.5 |
30.2 (220V) |
81.3 |
48 |
15 |
96 |
1500 |
1500~5000 |
7000 |
0.0215 |
29.6 |
GS3148 |
DZY180-11BM |
Y |
11 |
35.7 (270V) |
83.5 |
70 |
22 |
140 |
1500 |
1500~5000 |
7000 |
0.0267 |
36.4 |
GS3148 |
DZY180-11AM |
Y |
11 |
39.1 (270V) |
57.4 |
105 |
22 |
210 |
1000 |
1000~4000 |
7000 |
0.0327 |
44.5 |
GS3150 |
DZY240-11AM |
Y |
11 |
42.8 (240V) |
54 |
105 |
22 |
210 |
1000 |
1000~3000 |
7000 |
0.0712 |
42.9 |
GS3198 |
△ |
22 |
72.5 (260V) |
104 |
105 |
37 |
177 |
2000 |
2000~5000 |
10000 |
||||
DZY240-11WM |
Y |
11 |
42.6 (240V) |
42 |
140 |
22 |
280 |
750 |
750~3000 |
7000 |
0.093 |
56.7 |
GS3198 |
△ |
22 |
73 (260) |
79 |
140 |
37 |
235 |
1500 |
1500~5000 |
10000 |
||||
DZY240-15WM |
Y |
15 |
58.2 (240V) |
41.5 |
190 |
30 |
380 |
750 |
750~3000 |
7000 |
0.1258 |
76.6 |
GS3198 |
△ |
30 |
99.4 (260V) |
79 |
190 |
37 |
235 |
1500 |
1500~5000 |
10000 |
||||
DZY240-18.5WM |
Y |
18.5 |
61.7 (280V) |
41.6 |
235 |
37 |
470 |
750 |
750~3000 |
7000 |
0.1433 |
87.6 |
GS3198 |
△ |
37 |
105.5 (300V) |
79 |
235 |
40 |
255 |
1500 |
1500~5000 |
10000 |
||||
DZY300-12.5UE |
Y |
12.5 |
39.4 (290V) |
33.8 |
265 |
25 |
530 |
450 |
450~1200 |
1500 |
0.264 |
78.9 |
GS3198 |
△ |
18.5 |
62.3 (250V) |
53.6 |
235 |
37 |
470 |
750 |
750~3000 |
4500 |
||||
DZY300-12.5TB |
Y |
12.5 |
47.4 (270V) |
24 |
398 |
25 |
796 |
300 |
300~1000 |
1500 |
0.3434 |
103 |
GS3198 |
△ |
22 |
62.3 (300V) |
53.2 |
280 |
45 |
560 |
750 |
750~2500 |
4500 |
备注:1、此表仅用于用户选型参考,定货前应与我公司进行技术沟通,如有特殊需求可以定制。2、驱动器电源:三相 AC 380V 50/60Hz。
安装尺寸
1、外型尺寸(不带冷却套及袖管)

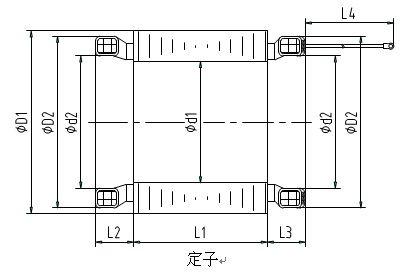

定子尺寸表: 单位:mm
序号 |
系列 |
规格型号 |
φD1 |
φD2 |
φd1 |
φd2 |
L1 |
L2 |
L3 |
L4 |
1 |
DZY系列交流异步电主轴电机 |
DZY120-4.6FF |
119.8-00.01 |
107 |
70 |
82 |
120 |
30 |
32 |
2000±30 |
2 |
DZY120-16XN |
119.8-00.01 |
107 |
70 |
82 |
120 |
30 |
32 |
2000±30 |
|
3 |
DZY156-2.2BF |
156±0.01 |
144 |
98 |
112 |
110 |
45 |
50 |
2000±30 |
|
4 |
DZY156-3.7BF |
156±0.01 |
144 |
98 |
112 |
160 |
45 |
50 |
2000±30 |
|
5 |
DZY156-5.5BF |
156±0.01 |
144 |
98 |
112 |
220 |
45 |
50 |
2000±30 |
|
6 |
DZY156A-3.7BM |
156±0.01 |
144 |
104 |
118 |
160 |
45 |
50 |
2000±30 |
|
7 |
DZY156A-5.5BM |
156±0.01 |
144 |
104 |
118 |
220 |
45 |
50 |
2000±30 |
|
8 |
DZY180-5.5BM |
180±0.01 |
168 |
115 |
127 |
115 |
47 |
57 |
2000±30 |
|
9 |
DZY180-7.5BM |
180±0.01 |
168 |
115 |
127 |
180 |
47 |
57 |
2000±30 |
|
10 |
DZY180-11BM |
180±0.01 |
168 |
115 |
127 |
226 |
47 |
57 |
2000±30 |
|
11 |
DZY180-11AM |
180±0.01 |
168 |
115 |
127 |
280 |
47 |
57 |
2000±30 |
|
12 |
DZY240-11AM |
240±0.02 |
226 |
160 |
174 |
150 |
55 |
65 |
2000±30 |
|
13 |
DZY240-11WM |
240±0.02 |
226 |
160 |
174 |
200 |
55 |
65 |
2000±30 |
|
14 |
DZY240-15WM |
240±0.02 |
226 |
160 |
174 |
275 |
55 |
65 |
2000±30 |
|
15 |
DZY240-18.5WM |
240±0.02 |
226 |
160 |
174 |
315 |
55 |
65 |
2000±30 |
|
16 |
DZY300-12.5UE |
300±0.03 |
276 |
210 |
224 |
190 |
59 |
73 |
2000±30 |
|
17 |
DZY300-12.5TB |
300±0.03 |
276 |
210 |
224 |
250 |
59 |
73 |
2000±30 |
备注:
1、定子线圈内预埋测温元件,引出线与电机电源线同时引出。
2、电机电源线和测温元件引出线如果过长用户可以根据自身需要切短,但要注意保留U、V、W三相标识。
3、为了使电机正常工作定子外圈应安装冷却套或相应的冷却散热装置,且定子与其配合应为过盈配合,采用热套安装。过盈量建议DZY156及DZY180为:0.01~0.02mm,DZY240为:0.01~0.03mm,DZY300为:0.02~0.05mm。

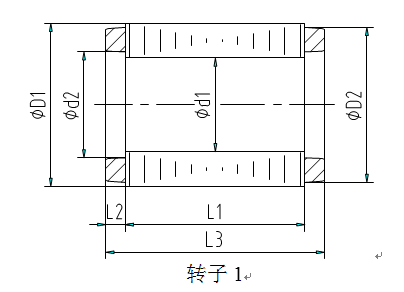

转转子尺寸表1: 单位:mm
序号 |
系列 |
规格型号 |
φD1 |
φD2 |
φd1 |
φd2 |
L1 |
L2 |
L3 |
1 |
DZY系列交流异步电主轴电机 |
DZY120-4.6FF |
69.6+0/-0.03 (69.3+0/-0.03) |
67 |
37±0.01 |
40 |
120 |
6 |
132 |
2 |
DZY120-16XN |
69.6+0/-0.03 (69.3+0/-0.03) |
67 |
37±0.01 |
40 |
120 |
6 |
132 |
|
3 |
DZY156-2.2BF |
97.6+0/-0.03 (97+0/-0.03) |
93 |
58+0.03/0 |
63 |
110 |
12 |
134 |
|
4 |
DZY156-3.7BF |
97.6+0/-0.03 (97+0/-0.03) |
93 |
58+0.03/0 |
63 |
160 |
12 |
184 |
|
5 |
DZY156-5.5BF |
97.6+0/-0.03 (97+0/-0.03) |
93 |
58+0.03/0 |
63 |
220 |
12 |
244 |
|
6 |
DZY240-11AM |
159.4+0/-0.04 (159+0/-0.04) |
156 |
101+0.04/0 |
106 |
150 |
15 |
180 |
|
7 |
DZY240-11WM |
159.4+0/-0.04 (159+0/-0.04) |
156 |
101+0.04/0 |
106 |
182 |
15 |
212 |
|
8 |
DZY240-15WM |
159.4+0/-0.04 (159+0/-0.04) |
156 |
101+0.04/0 |
106 |
272 |
15 |
302 |
|
9 |
DZY240-18.5WM |
159.4+0/-0.04 (159+0/-0.04) |
156 |
101+0.04/0 |
106 |
332 |
15 |
362 |
|
10 |
DZY300-18.5WL |
209.6+0/0.04 (209.1+0/-0.04) |
208 |
146+0.04/0 |
148 |
190 |
14 |
218 |
|
11 |
DZY300-22WL |
209.6+0/0.04 (209.1+0/-0.04) |
208 |
146+0.04/0 |
148 |
250 |
14 |
278 |

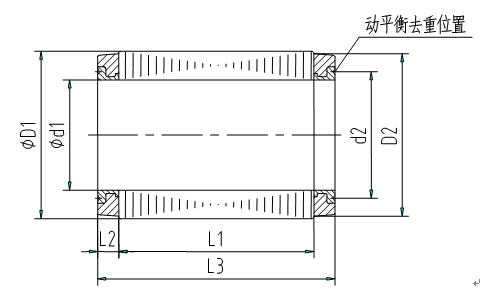

转子2(带平衡环)
转子尺寸表2: 单位:mm
序号 |
系列 |
规格型号 |
φD1 |
φD2 |
φd1 |
φd2 |
L1 |
L2 |
L3 |
1 |
DZY系列交流异步电主轴电机 |
DZY156A-3.7BM |
103.6+0/-0.03 (103.2+0/-0.03) |
100 |
68+0.03/0 |
79 |
160 |
13 |
186 |
2 |
DZY156A-5.5BM |
103.6+0/-0.03 (103.2+0/-0.03) |
100 |
68+0.03/0 |
79 |
220 |
13 |
246 |
|
3 |
DZY180-5.5BM |
114.8+0/-0.04 (114.3+0/-0.04) |
113 |
74+0.04/0 |
86 |
115 |
14 |
143 |
|
4 |
DZY180-7.5BM |
114.8+0/-0.04 (114.3+0/-0.04) |
113 |
74+0.04/0 |
86 |
180 |
14 |
208 |
|
5 |
DZY180-11BM |
114.8+0/-0.04 (114.3+0/-0.04) |
113 |
74+0.04/0 |
86 |
226 |
14 |
254 |
|
6 |
DZY180-11AM |
114.8+0/-0.04 (114.3+0/-0.04) |
113 |
74+0.04/0 |
86 |
280 |
14 |
308 |
备注:

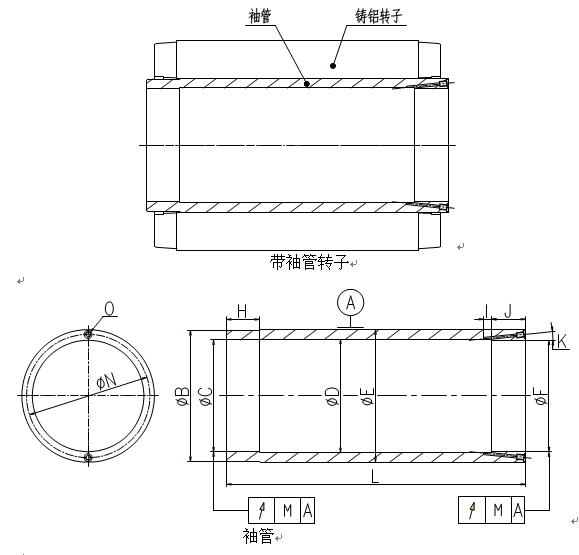

1、尺寸表中φD1括号内的尺寸为转子外圆的最终尺寸,应在装上袖管或轴后加工,我公司所提供的转子的外圆尺寸为非括号内的尺寸。
2、转子内孔与袖管或主轴应采用过盈配合,热套装配。过盈量建议DZY156及DZY180为:0.04~0.08mm,DZY240及DZY300为0.06~0.1mm。
3、转子尺寸表1中的转子动平衡应另外设置平衡环,而不应破坏转子的端环;转子尺寸表2中的转子上设有平衡环,在出厂时已经对转子进行了初平衡。

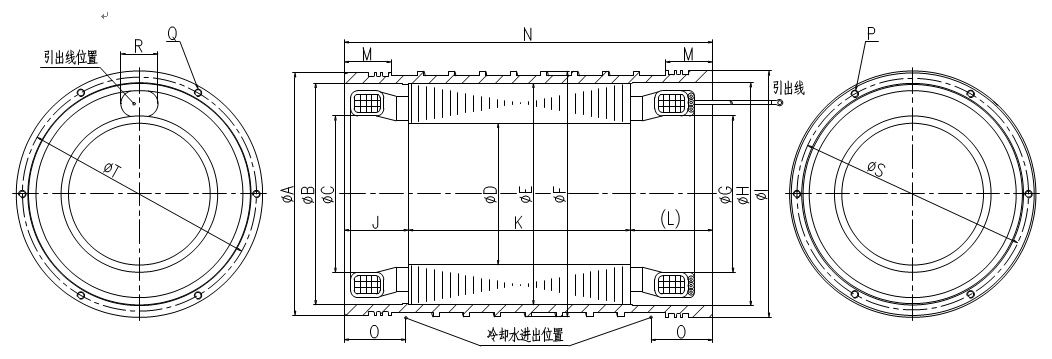

2、外型尺寸(带冷却套及袖管)
SHAPE \
序号 |
系列 |
规格型号 |
φA |
φB |
φC |
φD |
φE |
φF |
φG |
φH |
φI |
J |
1 |
DZY系列交流异步电主轴电机 |
DZY120-4.6FF |
136g7 |
119 |
82 |
70 |
120 |
119.6 |
82 |
121 |
138 |
40 |
2 |
DZY120-16XN |
136g7 |
119 |
82 |
70 |
120 |
119.6 |
82 |
121 |
138 |
40 |
|
3 |
DZY156-2.2BF |
178g7 |
154 |
112 |
98 |
156 |
179.6 |
112 |
158 |
180g7 |
52 |
|
4 |
DZY156-3.7BF |
178g7 |
154 |
112 |
98 |
156 |
179.6 |
112 |
158 |
180g7 |
52 |
|
5 |
DZY156-5.5BF |
178g7 |
154 |
112 |
98 |
156 |
179.6 |
112 |
158 |
180g7 |
52 |
|
6 |
DZY156A-3.7BM |
178g7 |
154 |
118 |
104 |
156 |
179.6 |
118 |
158 |
180g7 |
52 |
|
7 |
DZY156A-5.5BM |
178g7 |
154 |
118 |
104 |
156 |
179.6 |
118 |
158 |
180g7 |
52 |
|
8 |
DZY180-5.5BM |
197g7 |
180 |
127 |
115 |
180 |
199.6 |
127 |
181 |
200g7 |
52 |
|
9 |
DZY180-7.5BM |
197g7 |
180 |
127 |
115 |
180 |
199.6 |
127 |
181 |
200g7 |
52 |
|
10 |
DZY180-11BM |
197g7 |
180 |
127 |
115 |
180 |
199.6 |
127 |
181 |
200g7 |
52 |
|
11 |
DZY180-11AM |
197g7 |
180 |
127 |
115 |
180 |
199.6 |
127 |
181 |
200g7 |
52 |
|
12 |
DZY240-11AM |
264g7 |
238 |
174 |
160 |
240 |
266.6 |
174 |
242 |
267g7 |
60 |
|
13 |
DZY240-11WM |
264g7 |
238 |
174 |
160 |
240 |
266.6 |
174 |
242 |
267g7 |
60 |
|
14 |
DZY240-15WM |
264g7 |
238 |
174 |
160 |
240 |
266.6 |
174 |
242 |
267g7 |
60 |
|
15 |
DZY240-18.5WM |
264g7 |
238 |
174 |
160 |
240 |
266.6 |
174 |
242 |
267g7 |
60 |
|
16 |
DZY300-12.5UE |
337g7 |
298 |
224 |
210 |
300 |
339.6 |
224 |
302 |
340g7 |
64 |
|
17 |
DZY300-12.5TB |
337g7 |
298 |
224 |
210 |
300 |
339.6 |
224 |
302 |
340g7 |
64 |
序号 |
系列 |
规格型号 |
K |
L |
M |
N |
O |
P |
Q |
R |
φS |
φT |
1 |
DZY系列交流异步电主轴电机 |
DZY120-4.6FF |
120 |
50 |
35 |
210 |
43 |
6×M5 |
6×M5 |
30 |
128 |
129 |
2 |
DZY120-16XN |
120 |
50 |
35 |
210 |
43 |
6×M5 |
6×M5 |
30 |
128 |
129 |
|
3 |
DZY156-2.2BF |
110 |
58 |
35 |
220 |
45 |
8×M6 |
8×M6 |
30 |
166 |
169 |
|
4 |
DZY156-3.7BF |
160 |
58 |
35 |
270 |
45 |
8×M6 |
8×M6 |
30 |
166 |
169 |
|
5 |
DZY156-5.5BF |
220 |
58 |
35 |
330 |
45 |
8×M6 |
8×M6 |
30 |
166 |
169 |
|
6 |
DZY156A-3.7BM |
160 |
58 |
35 |
270 |
45 |
8×M6 |
8×M6 |
30 |
166 |
169 |
|
7 |
DZY156A-5.5BM |
220 |
58 |
35 |
330 |
45 |
8×M6 |
8×M6 |
30 |
166 |
169 |
|
8 |
DZY180-5.5BM |
115 |
70 |
38 |
237 |
48 |
6×M6 |
6×M6 |
30 |
188 |
190 |
|
9 |
DZY180-7.5BM |
180 |
67 |
38 |
299 |
50 |
6×M6 |
6×M6 |
30 |
188 |
190 |
|
10 |
DZY180-11BM |
226 |
67 |
38 |
345 |
50 |
6×M6 |
6×M6 |
30 |
188 |
190 |
|
11 |
DZY180-11AM |
280 |
67 |
38 |
399 |
50 |
6×M6 |
6×M6 |
30 |
188 |
190 |
|
12 |
DZY240-11AM |
150 |
75 |
41 |
285 |
54 |
6×M8 |
6×M8 |
50 |
252 |
254 |
|
13 |
DZY240-11WM |
200 |
75 |
41 |
335 |
54 |
6×M8 |
6×M8 |
50 |
252 |
254 |
|
14 |
DZY240-15WM |
275 |
75 |
41 |
410 |
54 |
6×M8 |
6×M8 |
50 |
252 |
254 |
|
15 |
DZY240-18.5WM |
315 |
75 |
41 |
450 |
54 |
6×M8 |
6×M8 |
50 |
252 |
254 |
|
16 |
DZY300-12.5UE |
190 |
83 |
41 |
337 |
61 |
6×M10 |
6×M10 |
60 |
315 |
318 |
|
17 |
DZY300-12.5TB |
250 |
83 |
41 |
397 |
61 |
6×M10 |
6×M10 |
60 |
315 |
318 |
3、冷却套两端尺寸
序号 |
系列 |
规格型号 |
φA |
φA1 |
φA2 |
φI |
φI1 |
φI2 |
M |
M1 |
M2 |
M3 |
M4 |
密封圈型号 |
1 |
DZY系列交流异步电主轴电机 |
DZY120-4.6FF |
136g7 |
129.85 |
130 |
138g7 |
131.85 |
132 |
35 |
16.4 |
4.8 |
2 |
3 |
AS568-251 |
2 |
DZY120-16XN |
136g7 |
129.85 |
130 |
138g7 |
131.85 |
132 |
35 |
16.4 |
4.8 |
2 |
3 |
||
3 |
DZY156-2.2BF |
178g7 |
171.85 |
172 |
180g7 |
173.85 |
174 |
35 |
16.4 |
4.8 |
2 |
3 |
AS568-261 |
|
4 |
DZY156-3.7BF |
178g7 |
171.85 |
172 |
180g7 |
173.85 |
174 |
35 |
16.4 |
4.8 |
2 |
3 |
||
5 |
DZY156-5.5BF |
178g7 |
171.85 |
172 |
180g7 |
173.85 |
174 |
35 |
16.4 |
4.8 |
2 |
3 |
||
6 |
DZY156A-3.7BM |
178g7 |
171.85 |
172 |
180g7 |
173.85 |
174 |
35 |
16.4 |
4.8 |
2 |
3 |
||
7 |
DZY156A-5.5BM |
178g7 |
171.85 |
172 |
180g7 |
173.85 |
174 |
35 |
16.4 |
4.8 |
2 |
3 |
||
8 |
DZY180-5.5BM |
197g7 |
190.85 |
191 |
200g7 |
193.85 |
194 |
38 |
19.4 |
4.8 |
2 |
3 |
AS568-264 |
|
9 |
DZY180-7.5BM |
197g7 |
190.85 |
191 |
200g7 |
193.85 |
194 |
38 |
19.4 |
4.8 |
2 |
3 |
||
10 |
DZY180-11BM |
197g7 |
190.85 |
191 |
200g7 |
193.85 |
194 |
38 |
19.4 |
4.8 |
2 |
3 |
||
11 |
DZY180-11AM |
197g7 |
190.85 |
191 |
200g7 |
193.85 |
194 |
38 |
19.4 |
4.8 |
2 |
3 |
||
12 |
DZY240-11AM |
264g7 |
257.85 |
258 |
267g7 |
260.85 |
261 |
41 |
22.4 |
4.8 |
2 |
3 |
AS568-274 |
|
13 |
DZY240-11WM |
264g7 |
257.85 |
258 |
267g7 |
260.85 |
261 |
41 |
22.4 |
4.8 |
2 |
3 |
||
14 |
DZY240-15WM |
264g7 |
257.85 |
258 |
267g7 |
260.85 |
261 |
41 |
22.4 |
4.8 |
2 |
3 |
||
15 |
DZY240-18.5WM |
264g7 |
257.85 |
258 |
267g7 |
260.85 |
261 |
41 |
22.4 |
4.8 |
2 |
3 |
||
16 |
DZY300-12.5UE |
337g7 |
330.85 |
331 |
340g7 |
333.85 |
334 |
41 |
22.4 |
4.8 |
2 |
3 |
AS568-279 |
|
17 |
DZY300-12.5TB |
337g7 |
330.85 |
331 |
340g7 |
333.85 |
334 |
41 |
22.4 |
4.8 |
2 |
3 |
备注:
1、定子绕组端部与其它非绝缘零部件之间的间隔必须大于3mm。
2、定子引出线长2m,用户可根据需要切断,但注意保留U、V、W三相标识。
3、在装配时注意保护定子线圈端部,不要损坏端部绝缘。
4、外壳与冷却套的配合我们推荐为:H7/g7。
5、由于冷却套为钢件,冷却介质推荐为油,如果采用水冷却请在冷却水中加入防锈剂。
6、冷却套两端的O型密封圈(共4条)由用户自备。
4、袖管尺寸表(推荐):
袖管尺寸表(推荐): 单位:mm
序号 |
系列 |
规格型号 |
φB |
φC |
φD |
φE |
φF |
H |
I |
J |
1 |
DZY系列交流异步电主轴电机 |
DZY156-2.2BF |
57 |
44.9 |
46 |
58 |
44.7 |
18 |
≤6.6 |
18 |
2 |
DZY156-3.7BF |
57 |
44.9 |
46 |
58 |
44.7 |
18 |
≤6.6 |
18 |
|
3 |
DZY156-5.5BF |
57 |
44.9 |
46 |
58 |
44.7 |
18 |
≤6.6 |
18 |
|
4 |
DZY156A-3.7BM |
68 |
60.3 |
61 |
68 |
60.1 |
19 |
≤6.6 |
18 |
|
5 |
DZY156A-5.5BM |
68 |
60.3 |
61 |
68 |
60.1 |
19 |
≤6.6 |
18 |
|
6 |
DZY180-5.5BM |
73.5 |
59.1 |
61 |
74 |
58.9 |
20 |
≤6.6 |
20 |
|
7 |
DZY180-7.5BM |
73.5 |
59.1 |
61 |
74 |
58.9 |
20 |
≤6.6 |
20 |
|
8 |
DZY180-11BM |
73.5 |
59.1 |
61 |
74 |
58.9 |
20 |
≤6.6 |
20 |
|
9 |
DZY180-11AM |
73.5 |
59.1 |
61 |
74 |
58.9 |
20 |
≤6.6 |
20 |
|
10 |
DZY240-11AM |
100.5 |
85.2 |
86.5 |
101 |
85 |
25 |
≤6.6 |
26 |
|
11 |
DZY240-11WM |
100.5 |
85.2 |
86.5 |
101 |
85 |
25 |
≤6.6 |
26 |
|
12 |
DZY240-15WM |
100.5 |
85.2 |
86.5 |
101 |
85 |
25 |
≤6.6 |
26 |
|
13 |
DZY240-18.5WM |
100.5 |
85.2 |
86.5 |
101 |
85 |
25 |
≤6.6 |
26 |
|
14 |
DZY300-12.5UE |
142 |
105 |
106 |
146 |
104.9 |
48 |
≤6.6 |
49.5 |
|
15 |
DZY300-12.5TB |
142 |
105 |
106 |
146 |
104.9 |
48 |
≤6.6 |
49.5 |
|
序号 |
系列 |
规格型号 |
K(deg) |
L |
M |
φN |
O |
|||
1 |
DZY系列交流异步电主轴电机 |
DZY156-2.2BF |
6 |
134 |
0.05 |
(53) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
|||
2 |
DZY156-3.7BF |
6 |
184 |
0.05 |
(53) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
3 |
DZY156-5.5BF |
6 |
244 |
0.05 |
(53) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
4 |
DZY156A-3.7BM |
5 |
206 |
0.05 |
(67.6) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
5 |
DZY156A-5.5BM |
5 |
266 |
0.05 |
(67.6) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
6 |
DZY180-5.5BM |
6 |
143 |
0.05 |
(67) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
7 |
DZY180-7.5BM |
6 |
208 |
0.05 |
(67) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
8 |
DZY180-11BM |
6 |
266 |
0.05 |
(67) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
9 |
DZY180-11AM |
6 |
320 |
0.05 |
(67) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
10 |
DZY240-11AM |
8 |
196 |
0.05 |
(96) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
11 |
DZY240-11WM |
8 |
228 |
0.05 |
(96) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
12 |
DZY240-15WM |
8 |
318 |
0.05 |
(96) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
13 |
DZY240-18.5WM |
8 |
378 |
0.05 |
(96) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
14 |
DZY300-12.5UE |
8 |
225 |
0.05 |
(122) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
||||
15 |
DZY300-12.5TB |
8 |
285 |
0.05 |
(122) |
2-M4×0.5深8,通孔φ2,锪平φ6 |
备注:
1、上表转子袖管尺寸为推荐尺寸并非最终产品尺寸,并且用户也可根据自身需求进行定制。
2、袖管内孔尺寸φC、φF留有0.2mm的余量,套上转子后进行磨削加工。袖管内孔与主轴采用过盈配合,可参考前述转子与袖管或主轴的配合。
3、带袖管转子装上主轴后精车转子外圆到最终尺寸。
4、DZY120两款电主轴电机因转子内孔较小,暂未考虑加装袖管。
5、袖管上不能安装转子平衡环的应考虑在主轴上加装平衡环。
6、带袖管转子从主轴上拆卸时可考虑使用液压泵,压力推荐为30~80Mpa。液压泵使用前应准备一个前端为M4的油管接头。
产品型号
示例:DZY180-5.5BM-T
DZY | 180 | - | 5.5 | B | M | - | T |
(1) | (2) |
| (3) | (4) | (5) |
| (6) |
序号 |
含 义 |
(1) |
交流异步电主轴电机 |
(2) |
定子铁芯外圆直径(120、156、180、240、300,单位:mm) |
(3) |
额定功率(单位kW) |
(4) |
额定转速(Q:100 r/min 、R:150 r/min 、S:200 r/min 、T:300 r/min、U:450 r/min、V:600 r/min、W:750 r/min、A:1000 r/min、B:1500 r/min、C:2000 r/min 、D:2500 r/min、 E:3000 r/min、F:3500 r/min、G:4000 r/min、H:4500 r/min、I:5000 r/min、J:5500 r/min、K:6000 r/min X:12000 r/min) |
(5) |
最高转速(A:1000 r/min 、B:1500 r/min 、E:3000 r/min 、L:4500 r/min 、M:7000 r/min 、H:10000 r/min 、F:12000 r/min、G:15000 r/min、J:18000 r/min、K:20000 r/min、N:24000 r/min、P:30000 r/min、Q:36000 r/min、R:40000 r/min ) |
(6) |
带T表示定子带冷却套,转子带袖管 |
