产品介绍
ZJY265系列主轴伺服电动机是由广州数控设备有限公司自主研发生产,该系列电机采用优化的电磁设计,电磁噪声低、运行平稳、效率高。过载能力强,可30分钟150%额定功率可靠运行,耐冲击,寿命长;采用进口高精度轴承和转子高精度动平衡工艺,确保电机运行在最高转速范围内稳定可靠、振动小、噪声低。振动等级:B级(GB 10068-2008)。采用全封闭式无外壳风冷、整体紧凑且美观,匹配380V、440V电压等级驱动单元,驱动单元减少变压器成本。
●额定功率范围为5.5kW到22KW。
●额定转矩范围从35N•m到143N•m。
●额定转速范围从750r/min到1500r/min。
●最高转速范围从4500r/min到10000r/min
产品特点
采用全封闭式无外壳风冷结构,外形美观、结构紧凑。
采用优化的电磁设计,电磁噪声低、运行平稳、效率高。
采用进口高精度轴承和转子高精度动平衡工艺,确保电动机运行在最高转速范围内稳定可靠、振动小、噪声低。
采用耐电晕漆包线,电动机能在-15℃~40℃环境温度及粉尘油雾环境下可靠使用。
采用高速、高精度编码器,与高性能驱动单元配合可作高精度的速度和位置控制。
过载能力强,可30分钟150%额定功率下、5分钟300%额定功率下可靠运行。
调速范围广,最高转速可达12000r/min。
耐冲击,寿命长,性能价格比高。
防护等级:IP54(GB/T 4942.1-2006)
绝缘等级:F级 (GB 755-2008)
振动等级:B级 (GB 10068-2008)
技术参数
规 格 项 目 |
ZJY265A-5.5WL |
ZJY265A-7.5WL |
ZJY265A-11WL |
ZJY265A-7.5AM |
ZJY265A-11AM |
ZJY265A-15AM |
ZJY265A-5.5BM |
ZJY265A-7.5BM |
额定功率(kW) |
5.5 |
7.5 |
11 |
7.5 |
11 |
15 |
5.5 |
7.5 |
适配GS驱动器型号 |
GS3075Y |
GS3100Y |
GS3148Y |
GS3100Y |
GS3148Y |
GS3150Y |
GS3050Y |
GS3075Y |
驱动单元电源(V) |
三相 AC 380~440V 50/60Hz |
|||||||
额定电流(A) |
16.3 |
21.4 |
30 |
21.5 |
30.9 |
48.3 |
15 |
18 |
额定频率(Hz) |
25 |
25 |
25 |
33.3 |
33.3 |
33.3 |
50 |
50 |
额定转矩(N·m) |
70 |
95.5 |
140 |
72 |
105 |
143 |
35 |
49 |
30min功率(kW) |
7.5 |
11 |
15 |
11 |
15 |
18.5 |
7.5 |
11 |
30min电流(A) |
20.8 |
30.1 |
41 |
29 |
40.2 |
56 |
18.7 |
26 |
30min转矩(N·m) |
95.5 |
140 |
191 |
105 |
145 |
177 |
48 |
74 |
额定转速(r/min) |
750 |
750 |
750 |
1000 |
1000 |
1000 |
1500 |
1500 |
恒功率范围(r/min) |
750~3000 |
750~3000 |
750~3000 |
1000~4000 |
1000~4000 |
1000~4000 |
1500~5000 |
1500~5000 |
最高转速(r/min) |
4500 |
4500 |
4500 |
7000 |
7000 |
7000 |
7000 |
7000 |
转动惯量(kg·m2) |
0.0744 |
0.0826 |
0.086 |
0.0413 |
0.0826 |
0.086 |
0.0205 |
0.0413 |
重 量(kg) |
107 |
125 |
143 |
89 |
125 |
143 |
62 |
89 |
安装型式 |
IM B3或B5 |
|||||||
冷却风机电源 |
三相 AC 380~440V 50/60Hz 70W 0.21A |
续表
规 格 项 目 |
ZJY265A-11BM |
ZJY265A-15BM |
ZJY265A-18.5BM |
ZJY265A-22BM |
ZJY265A-7.5BH |
ZJY265A-11BH |
ZJY265A-15BH |
额定功率(kW) |
11 |
15 |
18.5 |
22 |
7.5 |
11 |
15 |
适配GS驱动器型号 |
GS3100Y |
GS3150Y |
GS3150Y |
GS3200Y |
GS3100Y |
GS3148Y |
GS3150Y |
驱动单元电源(V) |
三相 AC 380~440V 50/60Hz |
||||||
额定电流(A) |
26 |
35 |
48.7 |
58 |
21 |
30 |
40.7 |
额定频率(Hz) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
额定转矩(N·m) |
72 |
98 |
118 |
140 |
48 |
70 |
95 |
30min功率(kW) |
15 |
18.5 |
22 |
30 |
11 |
15 |
18.5 |
30min电流(A) |
34 |
42 |
54.7 |
73 |
28.5 |
38.3 |
42.7 |
30min转矩(N·m) |
100 |
123 |
140 |
191 |
70 |
95 |
118 |
额定转速(r/min) |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
恒功率范围(r/min) |
1500~5000 |
1500~5000 |
1500~5000 |
1500~5000 |
1500~8000 |
1500~8000 |
1500~8000 |
最高转速(r/min) |
7000 |
7000 |
7000 |
7000 |
10000 |
10000 |
10000 |
转动惯量(kg·m2) |
0.0744 |
0.0826 |
0.086 |
0.102 |
0.0413 |
0.0744 |
0.0826 |
重 量(kg) |
107 |
125 |
143 |
162 |
89 |
107 |
125 |
安装型式 |
IM B3或B5 |
||||||
冷却风机电源 |
三相 AC 380~440V 50/60Hz 70W0.21A |

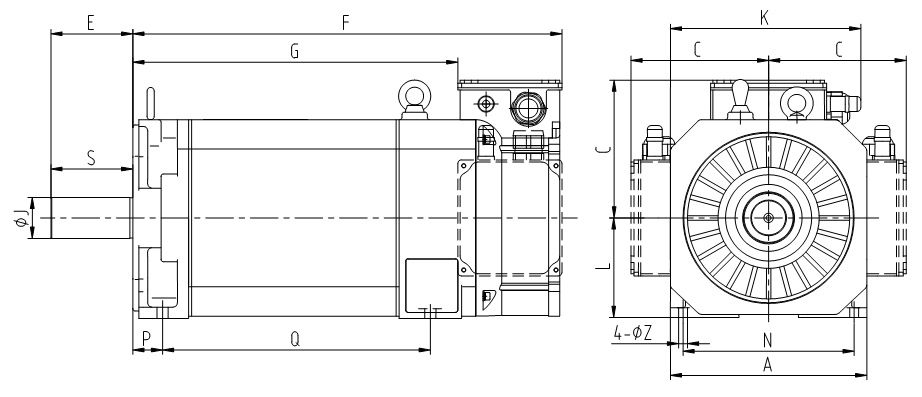

安装尺寸
底脚安装型式(B3)及左右出线方式
规 格 项 目 |
ZJY265A-5.5WL |
ZJY265A-7.5WL |
ZJY265A-11WL |
ZJY265A-7.5AM |
ZJY265A-11AM |
ZJY265A-15AM |
ZJY265A-5.5BM |
ZJY265A-7.5BM |
A |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
B |
132 |
132 |
132 |
132 |
132 |
132 |
132 |
132 |
C |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
D |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
E |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
F |
488 |
533 |
578 |
443 |
533 |
578 |
383 |
488 |
G |
347 |
392 |
437 |
302 |
392 |
437 |
242 |
347 |
H |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
I |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
J |
48h6 |
48h6 |
55h6 |
48h6 |
48h6 |
48h6 |
48h6 |
48h6 |
K |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
L |
135 |
135 |
135 |
135 |
135 |
135 |
135 |
135 |
N |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
P |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
Q |
270 |
315 |
360 |
225 |
315 |
360 |
165 |
270 |
S |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
T |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Z |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
(续上表)
规 格 项 目 |
ZJY265A-11BM |
ZJY265A-15BM |
ZJY265A-18.5BM |
ZJY265A-22BM |
ZJY265A-7.5BH |
ZJY265A-11BH |
ZJY265A-15BH |
A |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
B |
132 |
132 |
132 |
132 |
132 |
132 |
132 |
C |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
D |
265 |
265 |
265 |
265 |
265 |
265 |
265 |
E |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
F |
488 |
533 |
578 |
633 |
443 |
488 |
533 |
G |
347 |
392 |
437 |
492 |
302 |
347 |
392 |
H |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
230h7 |
I |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
J |
48h6 |
48h6 |
55h6 |
55h6 |
48h6 |
48h6 |
48h6 |
K |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
L |
135 |
135 |
135 |
135 |
135 |
135 |
135 |
N |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
P |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
Q |
270 |
315 |
360 |
415 |
225 |
270 |
315 |
S |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
T |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Z |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
应用领域
注:ZJY265A-5.5WL、ZJY265A-7.5WL、ZJY265A-5.5BM、ZJY265A-7.5BM、ZJY265A-11BM、ZJY265A-15BM、ZJY265A-7.5AM、ZJY265A-11AM、ZJY265A-15AM、ZJY208A-11CM

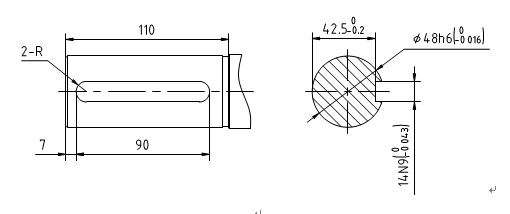

所配键:GB/T 1096 键 14×9×90
轴伸键槽尺寸见上图,转轴端面中心螺孔M10×20
注:ZJY265A-11WL、ZJY265A-18.5BM、ZJY265A-22BM
所配键:GB/T 1096 键 16×10×90
轴伸键槽尺寸见下图,转轴端面中心螺孔M10×20
注意事项
因主轴电动机工作转速较高,相应旋转部件必须进行动平衡工艺,否则会产生较大的振动噪声,甚至损坏电机及设备。主轴电动机的转子出厂时动平衡精度为6000r/min时达到G0.4,用户使用时注意以下几点:
1) 建议选用轴伸为光轴的主轴电机;
2) 皮带轮必须进行动平衡工艺,要求为最高运行转速时达到G1或更高精度(约单边剩余不平衡量小于50mg),且固定螺钉重量一致,压圈安装后与轴的同心度不大于0.1mm;
3) 如果用户因为某些原因而使用键连接方式时,必须根据主轴电机轴伸及键的尺寸和材料制作动平衡芯轴,给皮带轮作动平衡,动平衡精度要求同上。安装皮带轮时可利用电机轴伸端部的螺孔,用螺杆压装,也可以采用热套方式,不允许敲打;
4) 对于暂时没有相应动平衡设备的用户,可以短期内委托本公司进行皮带轮动平衡工艺和安装。
订货型号
电机型号 |
40SJTA-M003E |
供货台数 |
批量 |
交货期 |
现货 |
产品型号
示例:ZJY208A-5.5BH-B5A1LY1-L
ZJY |
208 |
A |
- |
5.5 |
B |
H |
- |
B5 |
A1 |
L |
Y1 |
(**) |
- |
L |
1 |
2 |
3 |
|
4 |
5 |
6 |
|
7 |
8 |
9 |
10 |
11 |
|
12 |
序号 |
含 义 |
1 |
1主轴伺服电动机 |
2 |
机座号(182、208、265) |
3 |
设计序号(无:原始,A、B、C……:设计序号) |
4 |
额定功率(单位kW) |
5 |
额定转速(T:300 r/min、U:450 r/min、V:600 r/min、W:750 r/min、 A:1000 r/min、B:1500 r/min、C:2000 r/min、D:2500 r/min、E:3000 r/min) |
6 |
最高转速(F:12000 r/min、H:10000 r/min、M:7000 r/min、L:4500 r/min) |
7 |
结构安装型式:(B5凸缘安装、B3底脚安装、B35凸缘底脚安装) |
8 |
编码器类型(无:增量式1024 p/r、A:增量式2500p/r、A1:4096 p/r、 A2:增量式5000 p/r、A4:绝对式17 bit、A8:绝对式19 bit) |
9 |
从轴伸端看接线盒位置(无:接线盒顶置、R:接线盒右置、L:接线盒左置) |
10 |
轴伸(无:光轴、Y1:带标准键槽) |
11 |
客户特殊订货代号,用两个大写字母加括号表示 |
12 |
电源电压(无:三相380~440V、L:三相220V) |
注明:ZJY182-3.7BM、ZJY208A-5.5BL和ZJY208A-7.5BL编码器类型只有增量式1024
p/r。
