产品介绍
我公司研发生产的175SJT系列伺服电机为永磁交流伺服电机，采用高性能稀土永磁材料，功率密度高，过载能力强，反电势正弦性好，低速特性好；支持220V和380V交流伺服驱动，电机的配件部分支持刹车、油封，电机适配增量式2500线，5000线或绝对式17位等多种编码器。
●额定功率范围为3kW到10.5KW。
●额定转矩范围从12N•m到50N•m。
●最大转矩范围从19.2N•m到100N•m。
●额定转速范围从1500r/min到3000r/min。
●最高转速范围从2000r/min到3300r/min。
★特别适用于金属切削机床、包装机械、纺织机械、木工机械、数控机床、数控折弯机、绕线机、机器人、机械装备及其它自动化设备中。
产品特点
采用全封闭式结构，外形美观、结构紧凑。
采用优化的电磁设计，电磁噪声低、运行平稳、效率高。
采用高性能稀土永磁材料，低速特性好、过载能力强。
采用高速、高精度光电编码器，与高性能驱动单元配合可作高精度的速度和位置控制。
采用IP65等高防护等级，确保电动机在-15℃～40℃环境温度及粉尘油雾环境下可靠使用。
采用高精度轴承和转子高精度动平衡工艺，确保电动机运行在最高转速范围内稳定可靠、振动小、噪声低。
具有高转矩惯量比，快速响应能力强。
部分电动机采用F级绝缘结构，寿命长，性能价格比高。
技术参数
|
型 号 项 目 |
175SJT-M 120E |
175SJT-M 150B |
175SJT-M 150D |
175SJT-M 180B |
175SJT-M 180D |
|
额定功率 （kW） |
3 |
2.4 |
3.1 |
2.8 |
3.8 |
|
极对数 |
3 |
||||
|
驱动单元输入电压（V） |
AC220三相 |
||||
|
额定电流 （A） |
13 |
11 |
14 |
15 |
16.5 |
|
零速转矩 （N·m） |
12 |
15 |
15 |
18 |
18 |
|
额定转矩 （N·m） |
9.6 |
15 |
12 |
18 |
14.5 |
|
最大转矩 （N·m） |
19.2 |
30 |
24 |
36 |
29 |
|
额定转速 （r/min） |
3000 |
1500 |
2500 |
1500 |
2500 |
|
最高转速 （r/min） |
3300 |
2000 |
3000 |
2000 |
3000 |
|
转动惯量 （kg·m2） |
5.1×10-3 |
5.1×10-3 |
5.1×10-3 |
6.5×10-3 |
6.5×10-3 |
|
重量 （kg） |
18.9 |
18.5 |
19 |
22.8 |
22.9 |
|
绝缘等级 |
F（GB 755—2008/IEC 60034-1：2004） |
||||
|
振动等级 |
A（GB 10068—2008/IEC 60034-14：2007） |
||||
|
防护等级 |
IP65（GB 4208—2008/IEC 60529：2001，GB/T 4942.1—2006） |
||||
|
安装型式 |
IMB5（凸缘安装）（GB/T 997—2008 / IEC 60034-7:2001） |
||||
|
工作制 |
S1（连续工作制）（GB 755—2008） |
||||
|
编码器线数 （p/r） |
增量式2500（标准配置） |
||||
|
失电制动器 |
DC24V、23N·m、30W，相应电动机重量增加5.6 kg |
||||
2、175SJT系列电动机技术参数（2）
|
型 号 项 目 |
175SJT-M 220B |
175SJT-M 220D |
175SJT-M 300B |
175SJT-M 300D |
175SJT-M 380B |
|
额定功率 （kW） |
3.5 |
4.5 |
4.7 |
6 |
6 |
|
极对数 |
3 |
||||
|
驱动单元输入电压（V） |
AC220三相 |
||||
|
额定电流 （A） |
17.5 |
19 |
24 |
27.5 |
29 |
|
零速转矩 （N·m） |
22 |
22 |
30 |
30 |
38 |
|
额定转矩 （N·m） |
22 |
17.6 |
30 |
24 |
38 |
|
最大转矩 （N·m） |
44 |
35.2 |
60 |
48 |
76 |
|
额定转速 （r/min） |
1500 |
2500 |
1500 |
2500 |
1500 |
|
最高转速 （r/min） |
2000 |
3000 |
2000 |
3000 |
1800 |
|
转动惯量 （kg·m2） |
9.0 |
9.0 |
11.2 |
11.2 |
14.8 |
|
重量 （kg） |
28.9 |
29.2 |
34.3 |
34.4 |
42.4 |
|
绝缘等级 |
F（GB 755—2008/IEC 60034-1：2004） |
||||
|
振动等级 |
A（GB 10068—2008/IEC 60034-14：2007） |
||||
|
防护等级 |
IP65（GB 4208—2008/IEC 60529：2001，GB/T 4942.1—2006） |
||||
|
安装型式 |
IMB5（凸缘安装）（GB/T 997—2008 / IEC 60034-7:2001） |
||||
|
工作制 |
S1（连续工作制）（GB 755—2008） |
||||
|
编码器线数 （p/r） |
增量式2500（标准配置） |
||||
|
失电制动器 |
DC24V、23N·m、30W， 相应电动机重量增加5.6 kg |
DC24V、46N·m、40W， 相应电动机重量增加7.7kg | |||

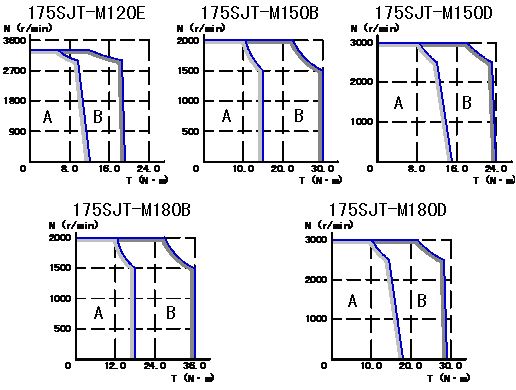

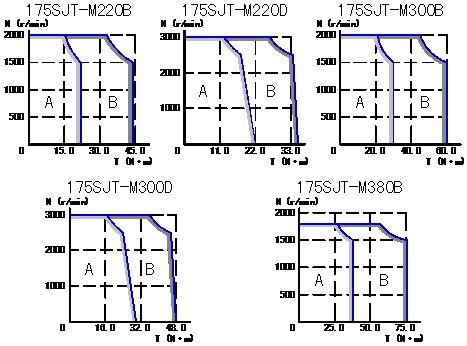

转矩—转速特性图（T—N）（A：连续工作区；B：短时工作区）
3、175SJT系列（380V级）电动机技术参数（3）
|
型 号 项 目 |
175SJT-M 380BH |
175SJT-M 380DH |
175SJT-M 500BH |
175SJT-M 500DH |
|
额定功率 （kW） |
6 |
7.9 |
7.8 |
10.5 |
|
极对数 |
3 |
|||
|
驱动单元输入电压 （V） |
AC380三相 |
|||
|
额定电流 （A） |
15 |
26 |
20 |
33 |
|
零速转矩 （N·m） |
38 |
38 |
50 |
50 |
|
额定转矩 （N·m） |
38 |
30 |
50 |
40 |
|
最大转矩 （N·m） |
76 |
60 |
100 |
80 |
|
额定转速 （r/min） |
1500 |
2500 |
1500 |
2500 |
|
最高转速 （r/min） |
2000 |
3000 |
2000 |
3000 |
|
转动惯量 （kg·m2） |
14.8 |
14.8 |
14.8 |
14.8 |
|
重量 （kg） |
42.2 |
42.4 |
48.7 |
48.9 |
|
绝缘等级 |
F（GB 755—2008/IEC 60034-1：2004） |
|||
|
振动等级 |
A（GB 10068—2008/IEC 60034-14：2007） |
|||
|
防护等级 |
IP65（GB 4208—2008/IEC 60529：2001，GB/T 4942.1—2006） |
|||
|
安装型式 |
IMB5（凸缘安装）（GB/T 997—2008 / IEC 60034-7:2001） |
|||
|
工作制 |
S1（连续工作制）（GB 755—2008） |
|||
|
编码器线数 （p/r） |
增量式2500（标准配置） |
|||
|
失电制动器 |
DC24V、46N·m、40W， 相应电动机重量增加7.7kg |
DC24V、46N·m、40W， 相应电动机重量增加8.5kg |
||
|
冷却风机 |
无 |
AC380三相、50Hz（端子1脚接地，2、3、4脚接电源），30W，IP54 |
||

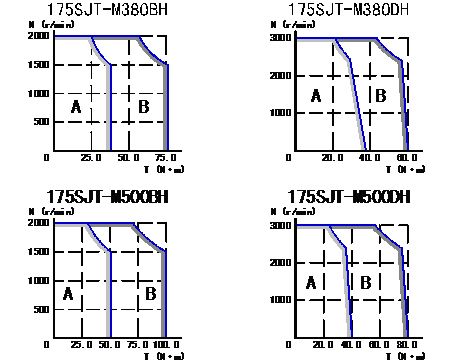

转矩—转速特性图（T—N）（A：连续工作区；B：短时工作区）
安装尺寸
|
型 号 |
D(mm) |
N(mm) |
LB(mm) |
L(mm) |
|
175SJT—M120E |
φ350+0.01 |
φ114.30-0.025 |
224(291) |
303(370) |
|
175SJT—M150B |
φ350+0.01 |
φ114.30-0.025 |
224(291) |
303(370) |
|
175SJT—M150D |
φ350+0.01 |
φ114.30-0.025 |
224(291) |
303(370) |
|
175SJT—M180B |
φ350+0.01 |
φ114.30-0.025 |
244(311) |
323(390) |
|
175SJT—M180D |
φ350+0.01 |
φ114.30-0.025 |
244(311) |
323(390) |
|
175SJT—M220B |
φ350+0.01 |
φ114.30-0.025 |
279(346) |
358(425) |
|
175SJT—M220D |
φ350+0.01 |
φ114.30-0.025 |
279(346) |
358(425) |
|
175SJT—M300B |
φ350+0.01 |
φ114.30-0.025 |
309(382) |
388(461) |
|
175SJT—M300D |
φ350+0.01 |
φ114.30-0.025 |
309(382) |
388(461) |
|
175SJT—M380B |
φ350+0.01 |
φ114.30-0.025 |
359(432) |
438(511) |
|
175SJT—M380BH |
φ350+0.01 |
φ114.30-0.025 |
359(432) |
438(511) |
|
175SJT—M380DH |
φ350+0.01 |
φ114.30-0.025 |
359(432) |
438(511) |
|
175SJT—M500BH |
φ350+0.01 |
φ114.30-0.025 |
454(527) |
533(606) |
|
175SJT—M500DH |
φ350+0.01 |
φ114.30-0.025 |
454(527) |
533(606) |
|
注: 括号内的LB、L值为相应规格带失电制动器电动机的长度值。 | ||||

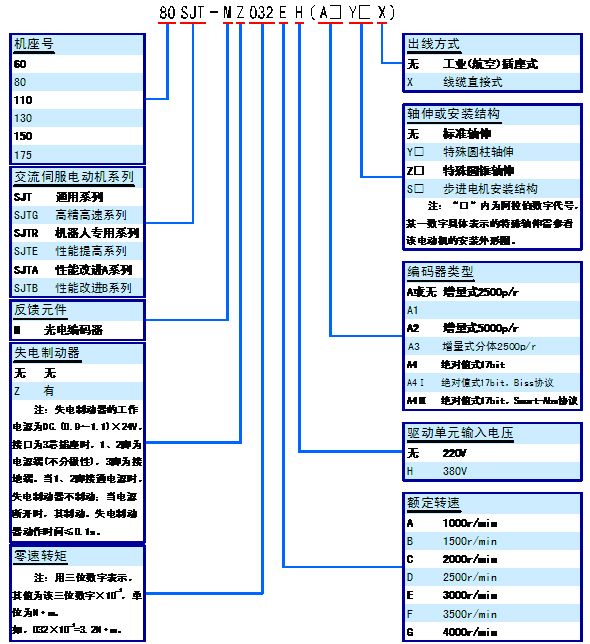

产品型号
