ACSTAR的A6/A6+ CNC滚齿刀刃口磨机采用ACSTAR在切削刀具加工设备的丰富经验以及最新技术开发而成。该系列机床采用先进的计算机控制，是一款高精度，多功能磨床，具有5轴控制和4轴同步控制。这些机器适用于带有直槽和螺旋槽的滚刀。此外，根据客户的需求，这些机器可以设计，具有额外的复杂零件磨削功能，用于锐化开槽滚刀的切削刃。
A6/A6+型号採用HSK可互换砂轮柄，有助于减少加工过程中的砂轮更换时间，从而提高生产效率，增加客户的产品开发竞争能力。因此，ACSTAR A6/A6+系列是用户提升生产竞争力的产品开发的最佳选择。
产品特色

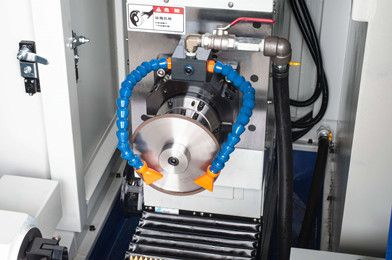

砂轮头
砂轮头采用内藏式沙轮主轴，最高转速可达10,00rpm。
埋入式主轴设计，可节省空间并提升主轴刚性。
适用于传统砂轮/CBN/SDC。

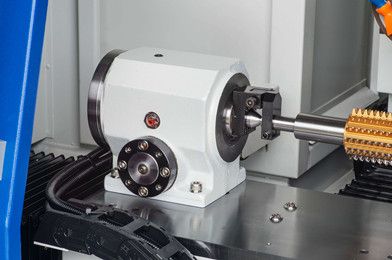

主轴台
采用精密斜角滚柱轴承，可耐轴向及径向负载。
主轴台(C轴)采用伺服马达驱动，确保刀具定位精准。
搭配日本进口高精度蜗轮蜗杆。

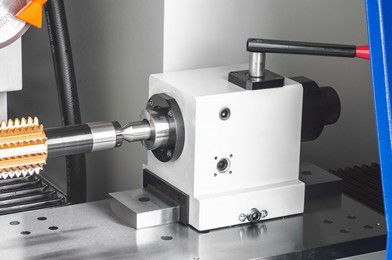

手动尾座
尾座套筒移动式手动操作的。
浸油式润滑，可确保滑动顺畅经久耐用。
顶心套筒的压力可经由调整旋钮改变。
优异特性
本机器适用于研磨滚齿刀和直齿轮的插齿刀。
能够使用传统砂轮和CBN或金刚石砂轮在HSS和碳化钨滚刀进行高效率的磨削。
可通过触控银幕直接输入加工数据，并且可以实现自动控制设定已进行自动操作。
经由粗磨，精磨和磨削行程等设定后，可实现高效率和高精度的刃口磨削，大幅缩短磨削时间。
由于分度轴和进给轴都由伺服电动机控制，因此消除了诸如麻烦的齿轮交换之累的加工设备。
图形对话式操作软体，简单易学。
通过适当的参数设置可以实现AA级滚刀精度。
10,000rpm 内藏式高速砂轮主轴。
4轴新代控制气包括TFT触控银幕。
结构紧凑，节省了占地空间。
使用全封闭的防溅罩和油雾收集器，以防止灰尘和雾气飞溅。
规格
|
型号 |
A6 |
|
加工能力 |
|
|
数控轴数 |
4轴 |
|
滚刀最大直径/长度 |
150mm/200L |
|
最大刃沟槽数 |
1-99 |
|
滚刀容屑槽导程 |
∞ |
|
刀刃沟槽最大螺旋角 |
- |
|
最大刃沟深度 |
25mm |
|
砂轮 |
|
|
砂轮种类 |
传统砂轮/CBN/SDC |
|
砂轮外径 |
Ø200mm |
|
最大研磨线速度 |
35m/s |
|
砂轮主轴头 |
|
|
旋转角度 |
- |
|
主轴最大转速 |
10000rpm |
|
主轴马达功率 |
2.2KW |
|
砂轮主轴介面 |
直轴法兰(HSK选配) |
|
工作台 |
|
|
工作台横向移动行程 |
395mm |
|
工件主轴中心高度 |
110mm |
|
砂轮主轴锥度 |
MT3 |
|
双顶心中心与砂轮主轴间最大距离 |
395mm |
|
电气规格 |
|
|
总床总功率 |
10KVA |
|
数控系统 |
新代SYNTEC |
|
机器外观 |
|
|
机床尺寸 |
W1600xd1250xH1800 |
|
机床重量 |
约3000kg |
标准附件：
滚刀心轴
油雾回收
主轴油温冷却机
磨削液过滤装置
