KDW-4600FH五轴卧式车铣复合加工中心采用对称结构、框中框结构、重心双驱动方式，有效提升机床刚性，抑制振动，提高加工精度，提高机床和刀具寿命，提升机床可靠性。具有工件推拉力可编程在线控制，充分提高工件内部的预应力，从而提高工件的刚性，提高大型薄壁及细长零件的加工精度和提高加工成品率。配备直驱式摆角铣头，扭矩更大、加工范围更广，效率更高。配备大扭矩高精度B轴，相比传统机型具有更高的材料去除率。配备工件推拉力可编程在线控制，通过数控系统的指令控制及伺服驱动装置的对电流环反馈的比较，用户可通过特定的加工程序指令，来实现W轴的动态伺服控制，达成零件加工时工件预紧推拉力的可编程控制。刀具在三个直线轴上，工件在两个回转轴上，具有zui优的主轴支撑；B轴摆动角度为±130°，C轴连续360°旋转。链式刀库与机床床身融为一体，换刀速度快、可靠性高。
用途：五轴联动卧式车铣复合加工中心适用于各种回转体类大型、复杂、精密零部件车、铣等多工序的复合加工，满足航空航天、石油化工、军工等行业需求。
特点
特点一：采用面向大负载重切削的动态高刚度设计
特点二：采用有限元分析法辅助产品研发
特点三：采用重心双驱动技术
特点四：大扭矩高刚性高精度B轴直驱技术
特点五：高动态响应技术
特点六：激光干涉反馈
特点七：发明----工件推拉力可编程在线控制
技术参数：
|
项 目 |
参 数 |
KDW4600-FH ▲为选件 |
|
加工范围 |
工件最大回转直径 |
830mm |
|
最大车削直径 |
700mm |
|
|
最大车削长度 |
1200mm |
|
|
卡盘尺寸 |
10（英寸）/12（英寸）▲ |
|
|
加工材料 |
有色金属、铸件、碳钢、合金钢、钛合金等 |
|
|
行程 |
X轴移动量 |
750（-20～+730）mm |
|
Y轴移动量 |
460（±230）mm |
|
|
Z轴移动量 |
1550mm |
|
|
W轴行程 |
1550mm |
|
|
B轴回转范围 |
-130°～+130° |
|
|
刀具电主轴 |
供应商 |
大连光洋科技工程有限公司 |
|
主轴类型 |
内装式同步电主轴 |
|
|
扭矩（S1/S6) |
87/130Nm |
|
|
最高转速 |
12000rpm |
|
|
刀柄 |
HSK-A63 |
|
|
主轴定向 |
支持 |
|
|
定位锁紧 |
支持 |
|
|
电主轴编码器 |
256齿
正余弦 |
|
|
工件主轴/工件副主轴 |
供应商 |
WMZ/KD |
|
主轴类型 |
内装式同步电主轴 |
|
|
额定扭矩 |
820Nm |
|
|
额定功率 |
64kw |
|
|
zui高转速 |
4000rpm |
|
|
主轴定向 |
支持 |
|
|
定位锁紧 |
支持▲ |
|
|
电主轴编码器 |
海德汉 |
|
|
B轴 |
供应商 |
大连光洋科技工程有限公司 |
|
驱动方式 |
力矩电机直接驱动 |
|
|
额定扭矩 |
2200Nm |
|
|
▲为选配 ※以上指标可能因产品升级或技术改进而变化 |
|

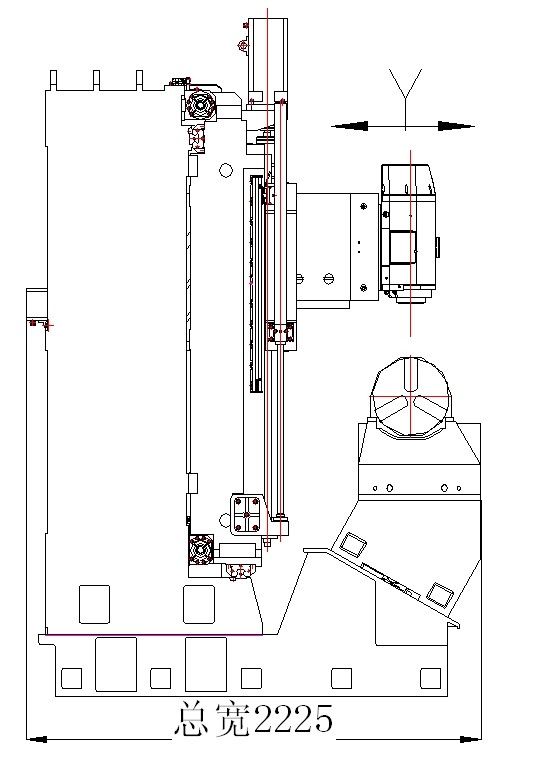

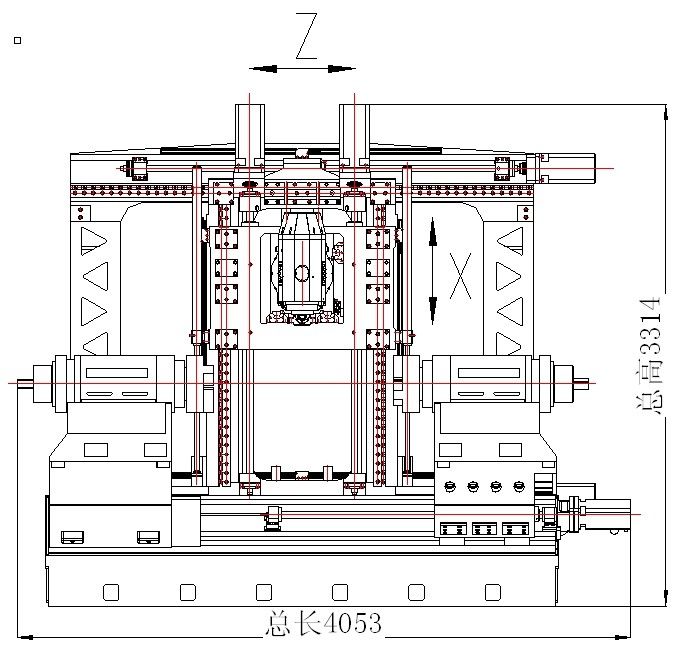

KDW-4600FH的设计图
