产品特点
1.最大支持14工位换刀要求；
2.实时输出当前刀位码、不同换刀故障的报警信息；
3.三种工作模式：自动就近换刀、手动换刀、回零；
4.标配2500线增量式编码器电机；
5.集成了刀塔电磁阀的控制逻辑，简化上位机刀架控制逻辑的编程难度；
6.快速的定位能力，高效的换刀动作，可靠的控制性能。
技术参数
|
配套伺服电机 额定功率（kW） |
0.5～1.3 |
1.5～2.3 |
|
外形尺寸（mm） （宽×高×深） |
GSKTD-R1型结构 90×240×177.5 |
GSKTD-R2型结构 110×240×177.5 |
|
输入电源 |
单相（电动机功率小于0.8 kW）或三相AC220V（85%～110%）50/60Hz |
|
|
最大控制刀位 |
12把刀 |
|
|
刀位反馈编码 |
4位BCD编码 |
|
|
工作方式 |
① ①点动；②编码器调零；③伺服刀架控制。 |
|
|
制动方式 |
能耗制动，内置制动电阻。 |
|
|
控制特性 |
速度频率响应：≥300Hz |
|
|
速度波动率：＜0.03% |
||
|
调 速 比：1:5000 |
||
|
脉冲频率：≤500kHz |
||
|
控制输入 |
①伺服使能； ②报警清除； ③工作模式选择； ④刀架原点信号输入；⑤齿盘松开到位；⑥齿盘锁紧到位； ⑦目标刀位码输入；⑧奇偶校验输入。 |
|
|
控制输出 |
①伺服报警输出；②当前刀位编码输出；③换刀到位输出；④齿盘锁紧到位输出； ⑤齿盘松开到位输出；⑥齿盘锁紧反馈输出。 |
|
|
位置反馈输入 |
标配2500线增量式编码器，A/B/Z/U/V/W差分信号。 |
|
|
监视功能 |
转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、直线速度、转子绝对位置、指令脉冲频率、运行状态、输入输出端子信号等 |
|
|
保护功能 |
刀架零点缺失、换刀错误、超速、主电源过压、欠压、IPM报警、过载、制动异常、编码器异常、位置超差等。 |
|
|
适用负载惯量 |
小于5倍的电机惯量 |
|

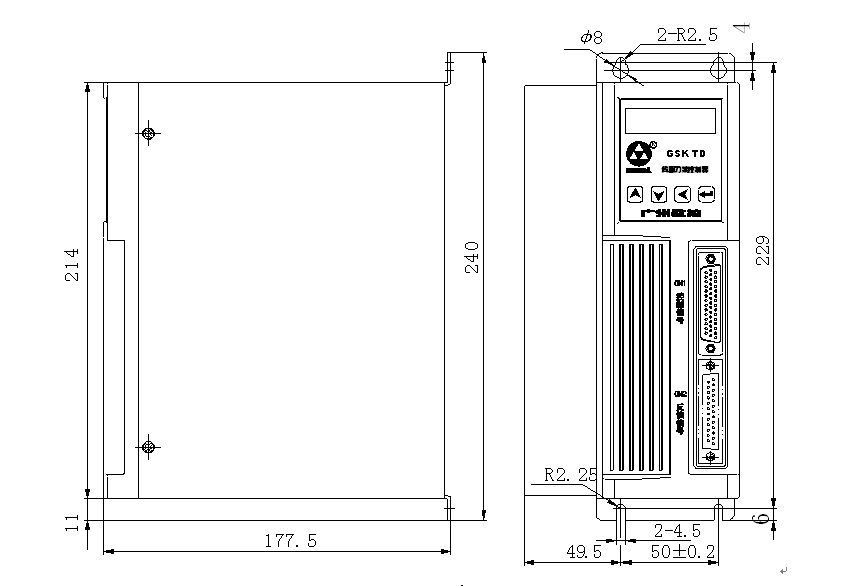

产品尺寸

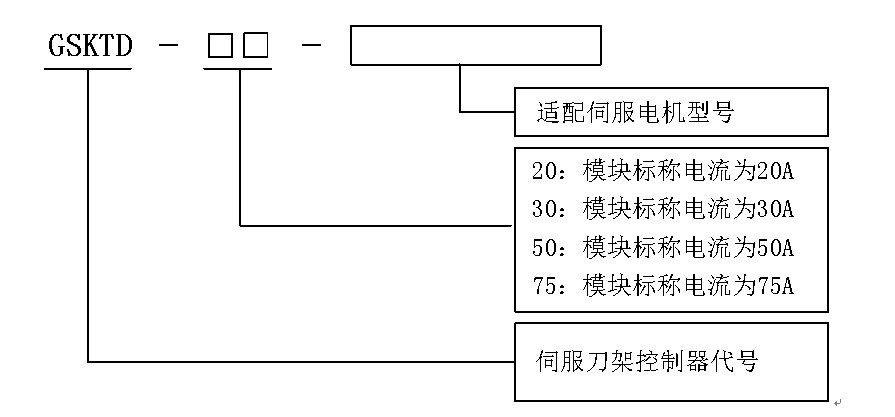

订货型号
订货型号示例：GSKTD-20-110SJT-M040D（A）
伺服刀架驱动单元适配电机型号
|
PA01 |
伺服电机型号 |
PA01 |
伺服电机型号 |
|
2 |
110SJT-M020E(A) |
18 |
130SJT-M100B |
|
3 |
130SJT-M075D(A) |
19 |
130SJT-M150B |
|
4 |
130SJT-M100D(A) |
20 |
130SJT-M150D |
|
5 |
110SJT-M040D(A) |
21 |
130SJT-MZ150B |
|
6 |
110SJT-M060D(A) |
22 |
175SJT-M180B |
|
7 |
130SJT-M050D(A) |
23 |
175SJT-M180D |
|
8 |
130SJT-M100B(A) |
24 |
175SJT-M220B |
|
9 |
130SJT-M150B(A) |
25 |
175SJT-M220D |
|
10 |
110SJT-M020E |
26 |
175SJT-M300B |
|
11 |
110SJT-M040D |
27 |
175SJT-M300D |
|
12 |
110SJT-M060D |
34 |
110ST-M02030H |
|
13 |
130SJT-M040D |
35 |
110ST-M04030H |
|
14 |
130SJT-M050D |
36 |
110ST-M05030H |
|
15 |
130SJT-M060D |
39 |
130ST-M04025H |
|
16 |
130SJT-M075D |
45 |
130ST-M05025H |
|
17 |
130SJT-M100D |
46 |
130ST-M06025H |
|
PA01 |
伺服电机型号 |
PA01 |
伺服电机型号 |
|
47 |
130ST-M07720H |
86 |
130SJT-M050D(A2) |
|
49 |
130ST-M10015H |
87 |
130SJT-M060D(A2) |
|
50 |
130ST-M10025H |
88 |
130SJT-M075D(A2) |
|
51 |
130ST-M15015H |
89 |
130SJT-M100D(A2) |
|
60 |
150ST-M27020H |
90 |
130SJT-M100B(A2) |
|
65 |
80SJT-M024C |
91 |
130SJT-M150B(A2) |
|
66 |
80SJT-M024E |
92 |
130SJT-M150D(A2) |
|
67 |
80SJT-M032C |
93 |
175SJT-M180B(A2) |
|
68 |
80SJT-M032E |
94 |
175SJT-M180D(A2) |
|
76 |
110SJT-M040E(A2) |
95 |
175SJT-M220B(A2) |
|
77 |
110SJT-M060E(A2), |
96 |
175SJT-M220D(A2) |
|
78 |
110SJT-M040D(A2) |
97 |
175SJT-M300B(A2) |
|
79 |
110SJT-M060D(A2) |
98 |
175SJT-M300D(A2) |
|
81 |
130SJT-M150D(A) |
||
|
82 |
130SJT-M040D(A) |
||
|
83 |
130SJT-M060D(A) |
||
|
85 |
130SJT-M040D(A2) |
产品型号
